| コネクタ: | 802.3at PoE+インジェクタ機能のポート4つ (ポート1から4) | オプティカルポート: | 2 × SFP 1000Base-X または 100Base-FX (自動検出) |
|---|---|---|---|
| 入力電源: | 48~57VDC （ターミナル ブロック） | 尺寸 (WxDxH): | 95×88×46mm |
| 重量: | 300g | マウントオプション:: | ディン・レール |
| ハイライト: | 95W 入力スイッチを通る,71W出力スイッチを通る,厳しい環境のためのスイッチを通過する |
||

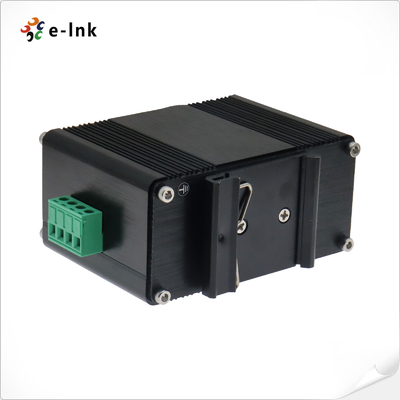

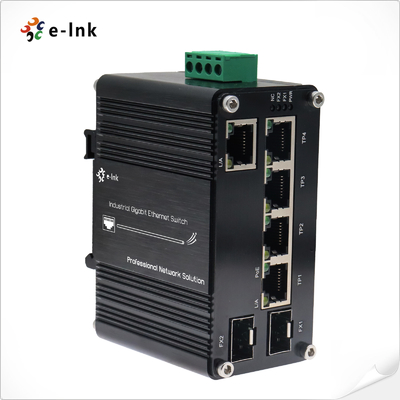

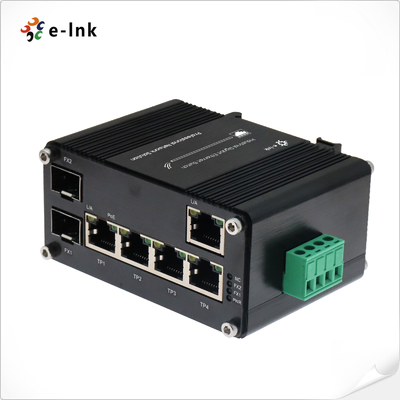

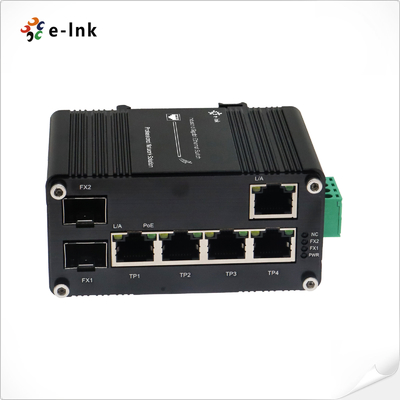

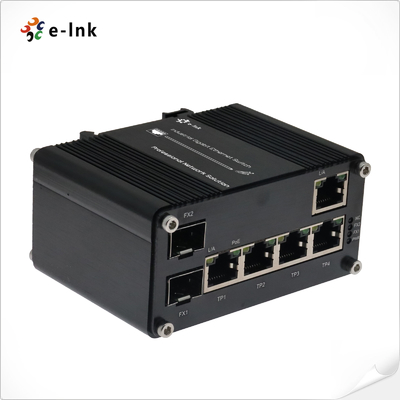

概要
この説明は、ミニ産業用PoE給電イーサネットスイッチで、5つのギガビットRJ45ポート（10/100/1000T）IEEE 802.3bt PoE++ソース（最大95W）から電力とデータを受信し2つのSFPファイバースロット（100/1000X）を備えています。これは、IEEE 802.3bt PoE++ソース（最大95W）から電力とデータを受信しと給電装置（PSE）の両方の機能を統合しており、IEEE 802.3bt PoE++ソース（最大95W）から電力とデータを受信し、最大71WのPoE電力バジェットを供給することができます。4つのPoEポート
（IEEE 802.3af/at/bt準拠）に。このスイッチは、PoEパススルーアプリケーション向けに設計されており、困難な環境でのローカル電源の必要性を排除します。これは、PoE延長を最大200mまでサポートし、標準の100m距離を配線を追加することなく2倍にします。これにより、設置コストが削減され、天井や壁に目に見える電源ケーブルが不要になり、
最大30WをIPカメラ、ワイヤレスAP、その他のPoEデバイスなどの互換性のあるデバイスに供給できます。高い信頼性、プラグアンドプレイ設定、およびスペースが限られた設置環境に最適で、LNK-IMC205GPD-SFPは、高い信頼性、プラグアンドプレイ設定、および過酷な環境での堅牢なパフォーマンス
を保証します。
特徴
► 1つのIEEE 802.3bt（PoE++ / 4PPoE）PD PoEポート、95 Wの電力入力
► 4つのPSE PoEポート、PoE電力バジェット最大71ワット
► SFPタイプの自動検出用の2つの100/1000BASE-X SFPスロット
► POEエクステンダー：ACアダプターは不要で、PoEスイッチまたはPoEインジェクターから給電
► 最大4つのIPデバイスに対してPoEネットワークを拡張および繰り返す
► IEEE 802.3af/at/bt準拠出力
► DINレール設置をサポート
► コンパクトなファンレス設計により過熱を回避
► IP40の頑丈な高強度金属ケース
► -40°C～80°C（-40°F～176°F）の動作温度
| 技術インデックス | |
| イーサネット | 規格: |
| IEEE 802.3イーサネット | |
| IEEE 802.3uファストイーサネット | |
| IEEE 802.3abギガビットイーサネット | |
| IEEE 802.3x全二重フロー制御 | |
| IEEE 802.3azエネルギー効率イーサネット（EEE） | |
| IEEE 802.3bt 4ペアPower over Ethernet | |
| IEEE 802.3at Power over Ethernet Plus PSE | |
| IEEE 802.3af Power over Ethernet Plus | 転送とフィルタリングレート: |
| 14,880pps（10Mbps） | |
| 148,800pps（100Mbps） | |
| 1,488,000pps（1000Mbps） | パケットバッファ: |
| 2Mbits | パケット長: |
| 10Kbytes | MACアドレス表: |
| 4K | スイッチファブリック: |
| 14Gbps/ノンブロッキング |
交換プロパティ バックプレーン帯域幅：14Gbps; |
| インターフェース | コネクタ: |
| 802.3at PoE+インジェクター機能付き4ポート（ポート1～4） |
ネットワークケーブル ツイストペア: 10BASE-T：2ペアUTP Cat. 3,4,5、最大100m 100BASE-TX：2ペアUTP Cat. 5、最大100m
1000BASE-T：4ペアSTP Cat 5、最大100m 光ファイバーケーブル 1000BASE-SX: 50/125μmまたは62.5/125μmマルチモードファイバーケーブル、最大220/550m/2km。 1000BASE-LX: 9/125μmシングルモードケーブル、2/10/20/40/80/120kmの長距離を提供（SFPモジュールによって異なります）。 100BASE-FX: 50/125μmまたは62.5/125μmマルチモードファイバーケーブル、最大2km（SFPモジュールによって異なります）。 |
| 9/125μmシングルモードケーブル、20/40/60/120km（SFPモジュールによって異なります）。 | |
| インターフェース | コネクタ: |
| 5 x RJ45（1ポートPoE入力、4ポートPoE出力） | 光ポート: |
| 2 x SFP 1000Base-Xまたは100Base-FX（自動検出） | |
| PoE（Power over Ethernet） | 規格: |
| IEEE802.3af/at/bt | ポート: |
| RJ45 | 電源ピン割り当て |
| 4/5（+）、7/8（-） | PoEバジェット: |
| 最大71ワットのPoEバジェット | |
| 環境 | 動作温度: |
| -40°C～80°C（-40°F～176°F） | 保管温度: |
| -40°C～85°C（-40°F～185°F） | 相対湿度: |
| 5%～95%（結露しないこと） | MTBF |
| > 200,000時間 | |
| 電気的および機械的 |
入力電力: PoEパススルー: |
| PoEインジェクターまたはスイッチからの95Wの電力入力 | |
| 48～57VDC（端子台） | 消費電力: |
| <5W（非PoE） | 入力電力過負荷: |
| 自動リセット可能 | 逆極性: |
| あり | 寸法（長さx幅x高さ）: |
| 95 x 88 x 46mm | 重量: |
| 300g | ケーシング: |
| アルミニウムケース | 取り付けオプション: |
| DINレール | |
| LEDインジケーター: | PWR: |
| 電源 | L/A: |
| リンク/アクティビティ | PoE: |
| PoEステータス | FX1/FX2: |
| SFPファイバーリンクステータス | |
| 規制上の承認 | |
| ISO9001、CE、FCC、RoHS | |
| EN55022:2010+AC: 2011、クラスA | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55032:2017 | |
| IEC 61000-4-2: 2008（ESD） | |
| IEC 61000-4-3: 2010（RS） | |
| IEC 61000-4-4: 2012（EFT） | |
| IEC 61000-4-5: 2014（サージ） | |
| IEC 61000-4-6: 2013（CS） | |
IEC 61000-4-8: 2009（PFMF）
| 注文情報 | モデル |
| 説明 | LNK-IMC205GPD-SFP |
| 産業用PoE給電5ポート10/100/1000T + 2ポート100/1000X SFPイーサネットスイッチ（PoEパススルー付き） | SFPオプション |
| ► SFPオプション。SFPオプションページ（産業用SFP）でSFPを選択してください。 | |
| ► SFPモジュールは別途購入する必要があります。 | 取り付けオプション |
| ► デフォルトのDINレールブラケットが取り付けられています。 | 電源オプション |
| ► PoEパススルー |
► 電源は別途購入する必要があります
