商品の詳細:
お支払配送条件:
|
| 入力: | BNCの1つのx 12G-SDI | サポートされた解像度: | HDTV 4K*2K、1080P、1080I、720P |
|---|---|---|---|
| 解像度範囲: | 3840* 2160@60Hz | データ型: | RS485を後ろに |
| 力: | 5-15 VDC | 寸法（LXWXH）: | 80 x 40 x 20（mm） |
| ハイライト: | Tally SDI ビデオ ファイバー 変換器,RS485 SDI ビデオ ファイバー 変換器,SDIビデオ・オーバー・ファイバー・コンバーター |
||
概要

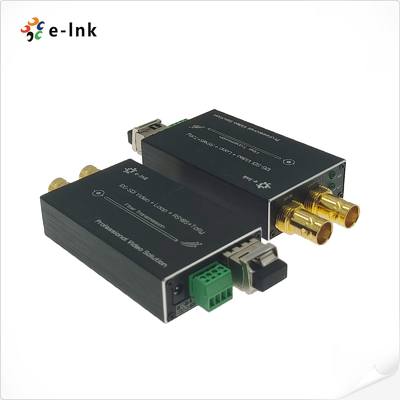

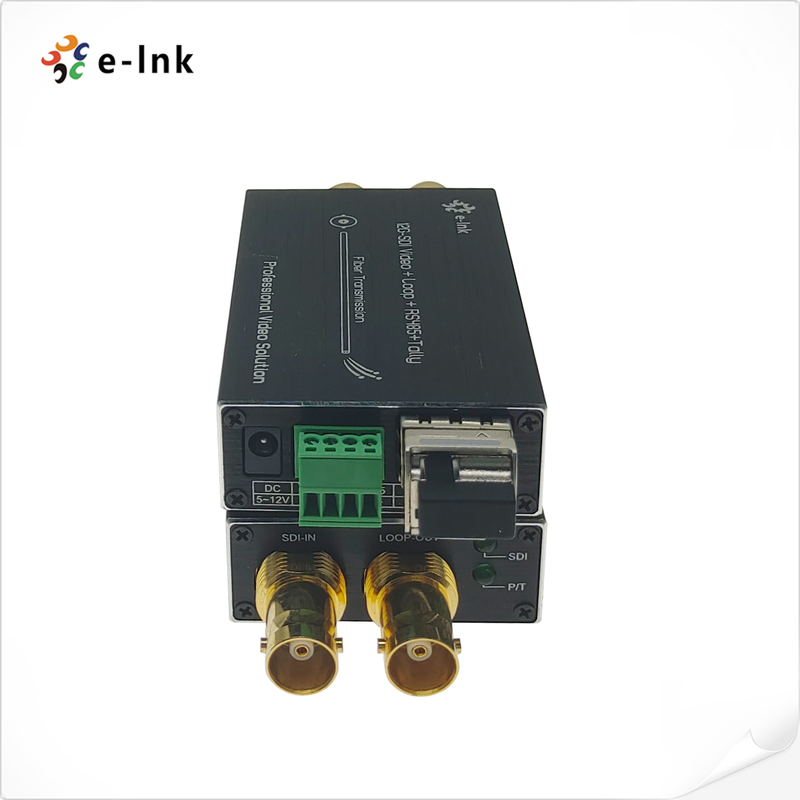

LNK-M12G-1V1T1Dシリーズ ミニ12G-SDI光ファイバーコンバーター
このコンパクトな光ファイバーコンバーターは以下をサポートしています:
- 1チャンネル12G-SDIビデオ（エンベデッドオーディオ付き）
- 1チャンネルタリー信号（カメラ制御/インターコム用）
- 1チャンネル双方向RS485データ
すべての信号は単一の光ファイバーケーブルを介して送信され、12Gループを介してリアルタイムで監視されます
出力。
E-link 12Gビデオオーバーファイバーコンバーターセットには、送信機と受信機が含まれており、以下を含む高解像度ビデオフォーマットと互換性があります:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p、1080i、720p
放送、ライブプロダクション、プロフェッショナルAVシステム向けに設計されたこのミニコンバーターは、
低遅延で信頼性の高い長距離信号伝送を保証します。
特徴
ST-2082-1(12G)、ST-2081-1(6G)、ST-424(3G)、ST-292(HD)およびST-259(SD)をサポート
12G/6G/3G-SDIカメラシステムと直接互換性があります
内蔵リクロッカーは、11.88Gbps、5.94Gbps、2.97Gbps、1.485GbpsのSMPTEレートにロックします
または、1.001サブレートと270 Mbpsで分割
光ファイバーWDM/CWDM/DWDM技術;
4K*2K(3840*2160@60Hz)、1080P、1080I、720Pをサポート。
タリーと双方向RS485をサポート
ホットスワップとホットプラグをサポート

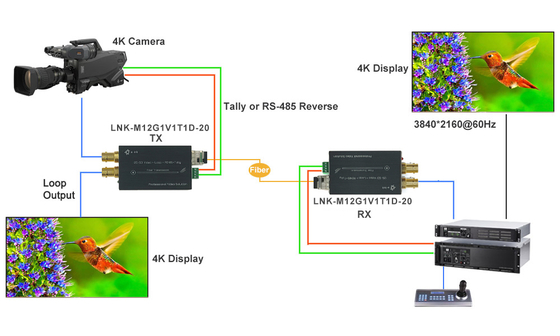

アプリケーション
技術インデックス
フォーマット
| ST-2082-1(12G)、ST-2081-1(6G)、ST-424(3G)、ST-292(HD)およびST-259(SD)をサポート | 互換性 |
| DVB-ASIおよびAES10 (MADI)と互換性があります | 入力 |
| 1 x BNC上の12G-SDI | 出力 |
| 1 x LC光ファイバー | 1 x BNC上の12G-SDIループアウト |
| サポートされている解像度 | |
| HDTV 4K*2K、1080P、1080I、720P | 解像度範囲 |
| 3840*2160@60Hz | 入力ケーブル仕様 |
| ≤70m@12G SDI Belden 1694A | データ型 |
| ≤70m@12G SDI Belden 1694A | データ型 |
| 双方向RS485 | データ型 |
| 双方向RS485 | 光伝送帯域幅 |
| 270MHz～12GHz | 電源 |
| 5-15 VDC | 消費電力 |
| 2 W (最大) | 寸法（長さx幅x高さ） |
| 80 x 40 x 20 (mm) | 保管温度 |
| -40℃～80℃ | 動作温度 |
| -40℃～85℃ | 注文情報 |
モデル
| 説明 | LNK-M |
| 12G-1V1T1D-20タリー、双方向RS485、ループアウト付きミニ12G-SDI - 光ファイバーコンバーター、SMF、LC光ファイバーコネクタ20KM、送信機と受信機を含む、ペアで使用 |
