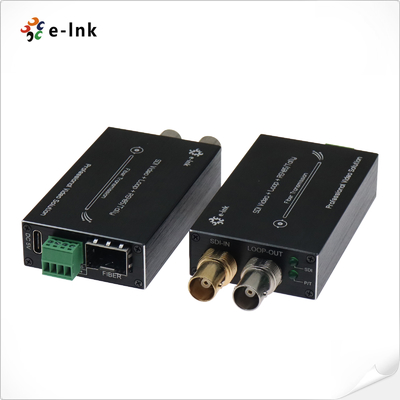

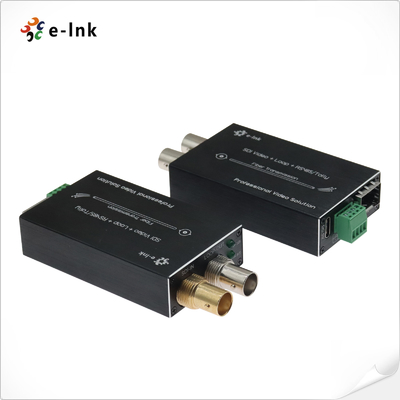

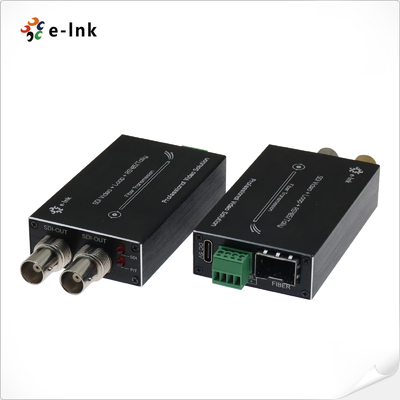

ミニタイプ 3G-SDI ファイバー変換器 Tally & Reverse RS485
概要
ミニ3G/HD-SDIファイバーコンバーターは,1チャネル3G/HD-SDIビデオ (オーディオが組み込まれている),タリー信号,光ファイバー経由でRS485信号の逆送信をサポートする.3G/HD-SDIループ経由でローカルモニタリング信号を出力できますE-Link 3G/HD-SDI ビデオファイバーコンバーターは,送信機と受信機を搭載し,1080P 3G/HD-SDI 信号の送信をサポートする.
特徴
◎各チャンネルには8チャネルオーディオが組み込まれています.
自動ケーブル均衡,3.2 Gb/s以下のすべての速度に使用される (Belden 1694A);
自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
SDI カメラシステムと直接互換性
◎長距離トランスミッション能力80kmまで
熱交換と熱プラグ
完全デジタルな非圧縮放送レベルの送信
労働条件を監視するためのLED状態表示
超光学的な動力範囲と調節自由
◎ 1470~1610nm CWDM波長がオプションである.
産業レベルの超広い温度範囲 (−20°C~+70°C),様々な環境に適応可能
テクニカルインデックス
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 550mから20km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェイス (SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | タリー&リバース RS485 |
| 周波数/レートサポート | RS422の最大115200bps |
| BER | <109 |
| 電気 | |
| 電源アダプタ | DC 5V |
| 電力消費量 | <5W |
| LED インジケーター | |
| SDI | SDI ビデオ |
| P/T | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) | 73 x 44 x 17 mm (TX) |
| 体重 | 75g (TX) |
| ケース | アルミケース |
| マウントオプション | デスクトップ |
| 環境問題 | |
| 作業温度 | -20°C+70°C |
| 貯蔵温度 | -40°C+80°C |
| 作業湿度 | 0~95% |
| MTBF | ≥100000時間 |

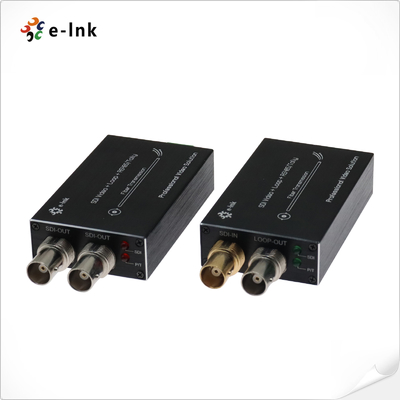

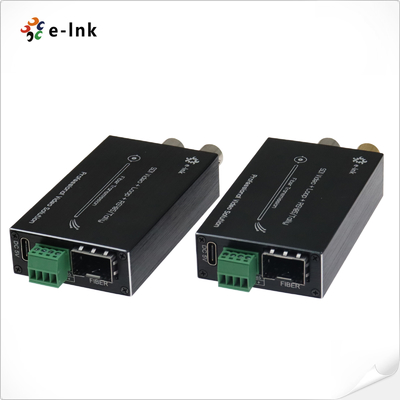

インターフェース&LED
注文情報
| モデル | 記述 |
| LNK-M3G-1V-MM | ミニタイプ3G-SDIファイバーコンバーターにタリー&リバース RS485そしてループアウト金融機関, LCファイバーコネクタ500メートル送信機と受信機を含む,ペアで使用される |
| LNK-M3G-1V-20 | ミニタイプ3G-SDIファイバーコンバーターにタリー&リバース RS485そしてループアウトSMF, LCファイバーコネクタ20KM送信機と受信機を含む,ペアで使用される |
| LNK-M3G-1V-40 | ミニタイプ3G-SDIファイバーコンバーターにタリー&リバース RS485そしてループアウトSMF, LCファイバーコネクタ40KM送信機と受信機を含む,ペアで使用される |

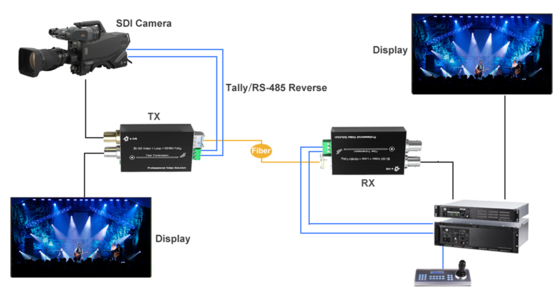

適用する
