Eリンク中国の技術Co.、株式会社。
専門繊維の光通信およびCCTVの保証伝達プロダクト製造業者
|
商品の詳細:
お支払配送条件:
|
| ファイバーコネクタ: | SFP、FC、SCまたはST | 電源: | DC 12〜48V |
|---|---|---|---|
| パワーレート: | <6w> | 動作温度: | -40°Cへの80°C （- 176°F）への40°F |
| サイズ: | 119(L)*114(W)*50(H) mm | 重量: | 0.55KG/pcs |
| ハイライト: | 4～16CH光ファイバーコンバーター,16チャンネルRS232光ファイバーコンバーター,4チャンネルRS232光ファイバーコンバーター |
||

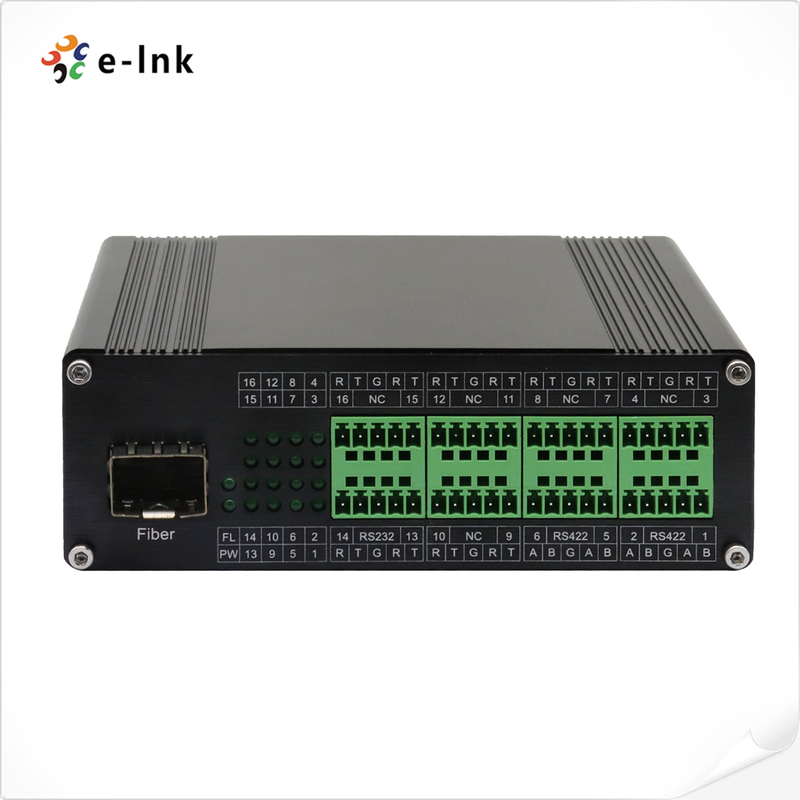

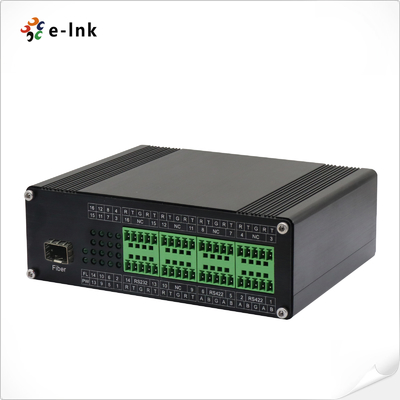

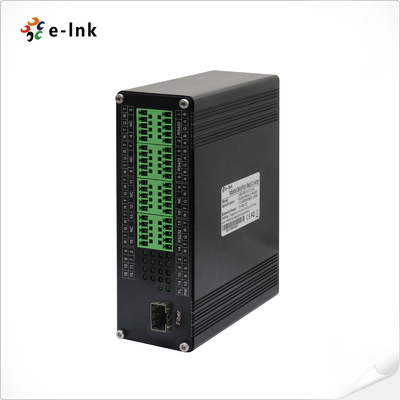

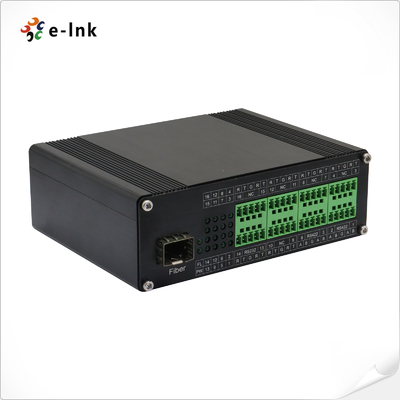

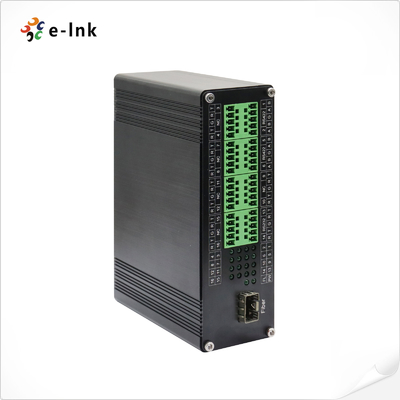

産業用多チャンネルRS-232/422/485 シリアルからファイバー変換機
概要
についてE-link LNK-IRSシリーズ工業用マルチチャネルRS232/RS485/RS422から光ファイバー変換器,シリアル通信を最大まで拡張するように設計2km マルチモードファイバー上,またはシングルモードファイバーで20km
サポートしていますRS232 または RS485 の 4 から 16 チャンネル,およびRS422の2〜8チャンネル,柔軟な混合信号構成8CH RS232 + 8CH RS485 または8CH RS485 + 4CH RS422
登場するDIN-レールマウント設計により,厳しい産業環境での安装が容易になります. 光ファイバー伝送は,EMI地回路,および電気通信の効率が向上し,データ信頼性セキュリティとパフォーマンス
理想的な産業自動化プロセス制御ステージ照明,および交通管理システム
特徴
厳しい産業環境のための扇風機なしとDin-Rail設計
2方向 RS232/422/485 (ターミナルブロック) シリアルポートで構築
支持する多チャンネルシリアルデータポート: 4~16Ch RS232, 4~16Ch RS485または 2~8Ch RS422
シリアルデータは完全に透明で,ボードレートは自己適応,設定は必要ありません.
SFP,FC,SC,STをサポートする マルチモード 2km,シングルモード 20km
高速シリアルデータはステージ照明制御のDMX512通信に使用できます
支持する入力電圧 12 ~ 48VDC
逆極性保護をサポートする
IP40 アルミケース
-40°Cから80°C (-40°Fから176°F) 動作温度
5 年間の保証
テクニカルインデックス
| ファイバー・オプティック・インターフェース | |
| ファイバーインターフェース | SFP,FC,SCまたはST |
| ケーブル要求 | 多モード: 50/125um, 62.5/125um |
| ファイバーポート | 1 ファイバーポート |
| 送信距離 | 多モード: 2km |
| 波長 | 1310nm/1490nm/1550nm |
| RS232 シリアルインターフェイス | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | 16Ch RS232 までの両方向 |
| RS-232 信号 | TxD,RxD,GND |
| シリアルポートライン距離 (銅) | 15メートル |
| バウド率 | 0 ~ 800kbps |
| RS422 シリアルインターフェイス | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | 8Ch RS422まで 双方向 |
| RS-422信号 | Tx+, Tx-, Rx+, Rx-, GND |
| シリアルポートライン距離 (銅) | 1000メートル |
| バウド率 | 0 ~ 800kbps |
| RS485 シリアルインターフェース | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | 16Ch RS485 までの両方向 |
| RS-485信号 | データ+ データ- GND |
| シリアルポートライン距離 (銅) | 1000メートル |
| バウッド率 | 0 ~ 800kbps |
| 電力 需要 | |
| 電源入力 | 12~48VDC |
| 電力消費量 | <6W |
| 電源コネクター | ターミナルブロック |
| 電力保護 | 逆極性保護 |
| LED インジケーター | |
| PWR | 電源 |
| FL | ファイバーリンクの状態 |
| データ 1~16 | シリアルデータ信号 |
| メカニカル | |
| 尺寸 (LxWxH) | 119 x 114 x 50mm |
| 体重 | 0.55KG |
| ケース | アルミケース |
| マウントオプション | DIN-レールマウント |
| 環境問題 | |
| 作業温度 | -40°Cから80°C (-40°Fから176°F) |
| 貯蔵温度 | -40°Cから85°C (-40°Fから185°F) |
| 作業湿度 | 5%~95% (冷凝しない) |
| MTBF | 216388 時間 |
| 規制による承認 | |
| EMI | FCC Part15, CISPR (EN55022) クラスA |
| EMSについて | EN61000-4-2 (ESD) レベル4,基準B |
| 衝撃 / 自由転落 / 振動 | ショック:MIL-STD-810F メソッド5165 |
| 緑色 | RoHS に準拠する |
| 認証: | FCC,CE |
