商品の詳細:
お支払配送条件:
|
| 処理の種類: | 保存・転送 | シリアル・インタフェース: | 産業ターミナル |
|---|---|---|---|
| 入力電源: | 12~48VDCの4ピン ターミナル ブロック | サイズ: | 95 x 70 x 30のmm |
| 重量: | 0.25kg | ケース: | アルミケース |
| 取り付けオプション: | DINレール/壁掛け | 規制による承認: | ISO9001,CE,FCC,RoHS |
| ハイライト: | RS232 SFP イーサネットメディアコンバータ,マイクロ産業用 SFP イーサネットメディアコンバータ |
||
概要
特徴
技術インデックス
| イーサネット | |
| 規格: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az Energy Efficient Ethernet (EEE) | |
| 処理タイプ: | ストアアンドフォワード |
| フォワードフィルタレート: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| パケットバッファメモリ: | 1 Mbit |
| 最大パケット長: | 9Kバイト |
| アドレス表サイズ | 2K MACアドレス |

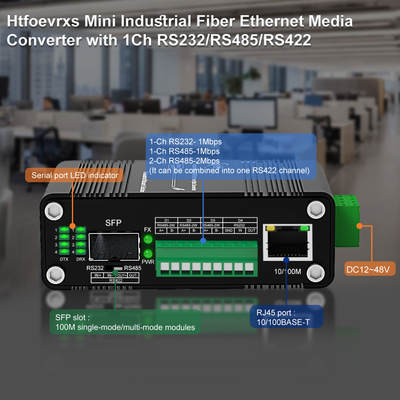

| インターフェース | |
| イーサネットポート: | 1 x RJ45 |
| 光ポート: | 1 x SFP 100Base-FX |
| シリアルポート | 1 x RS232/RS485/RS422産業用端子 |
| RS232/RS485/RS422 | |
| シリアルインターフェース | 産業用端子 |
| 信号ポート |
1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H - 2Mbps 2Ch RS485Hは1Ch高速RS422にグループ化できます |
| ボーレート | RS485/RS422/RS232:4800-460800 |
| 規格 | EIA /TIA RS232/485/422 |
| シリアル距離 | RS232：15メートル、RS485/422：1000メートル |
| レート | 最大2Mbps |
| RS-232 | TXD、RXD、GND - 双方向 |
| RS-485 | D+、D-、GND - 双方向 |
| 静電気保護 | 15KV静電放電（ESD）保護 |
| サージ保護 | 1500W/秒サージ保護 |
| 電気的および機械的 | |
| 入力電源: | 12～48VDC、4ピン端子台 |
| 消費電力: | 最大3W |
| 寸法（幅x奥行きx高さ）： | 95 x 70 x 30 mm |
| 重量: | 0.25Kg |
| 筐体: | アルミニウムケース |
| 取り付けオプション: | DINレール/壁面取り付け |
| LEDインジケータ | |
| PWR: | 電源ステータス |
| FX: | データLINKステータス |
| 10/100M: | イーサネットステータス |
| DTX 1 2 3 4 | シリアルデータステータス |
| DRX 1 2 3 4 | シリアルデータステータス |
| 環境 | |
| 動作温度: | -40℃～75℃（-40°F～167°F） |
| 保管温度: | -40℃～85℃（-40°F～185°F） |
| 相対湿度: | 5%～95%（結露しないこと） |
| MTBF | > 200,000時間 |
| 規制承認 | |
| ISO9001、CE、FCC、RoHS | |
|
EMI: EN55022:2010+AC: 2011、クラスA EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (サージ) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
注文情報
| モデル | 説明 |

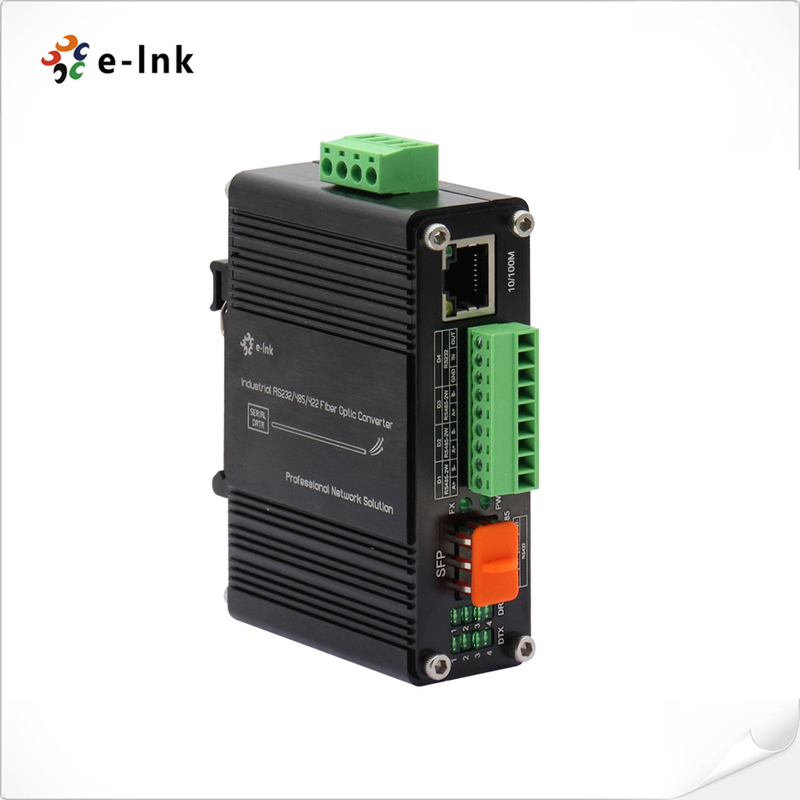

| LNK-IMCRS1100-SFP | ミニインダストリアル10/100Base-T - 100Base-X SFPファイバーイーサネットメディアコンバータ、1Ch RS232/RS485/RS422 |
| SFPオプション | ► SFPオプション。SFPオプションページ（産業用SFP）でSFPを選択してください。 |
| ► SFPモジュールは別途購入する必要があります。 | |
| 取り付けオプション | ► デフォルトのDINレールブラケットが取り付けられています。壁面取り付けブラケットが付属しています。 |
| 電源オプション | ► 24W/1A 24VDC電源。端子台用オープンワイヤ |
| ► 電源は別途購入する必要があります。 |

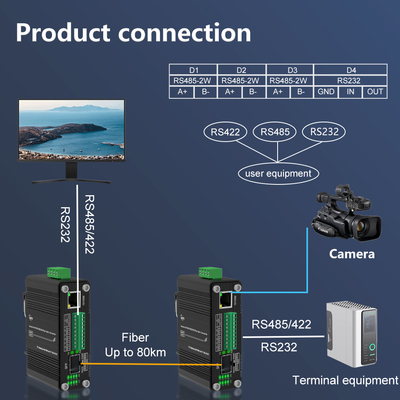

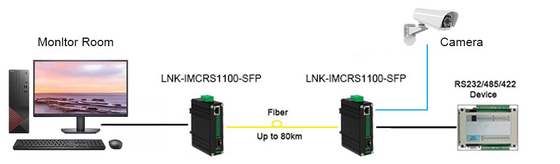

アプリケーション
