商品の詳細:
お支払配送条件:
|
| 決議: | 10ビット | 信号レベル: | <80mVp-p |
|---|---|---|---|
| 標準SM波長: | 1310nm、1550nm | CWDMの波長: | 1270~1610nm,ITU-Tによると20nmグリッド |
| 尺寸 (LxWxH): | 58 x 21 X 20のmm | 動作温度: | 0°Cから70°C (32°Fから158°F) |

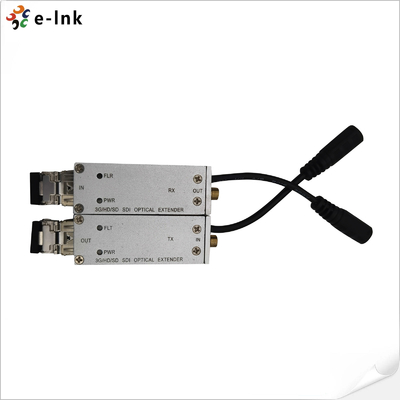

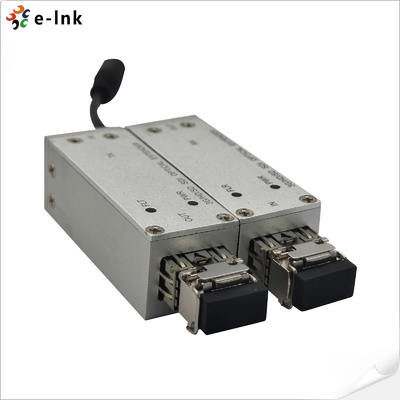

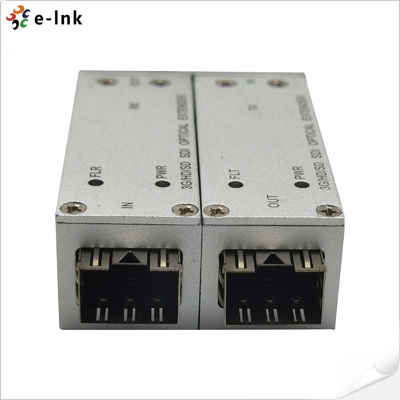

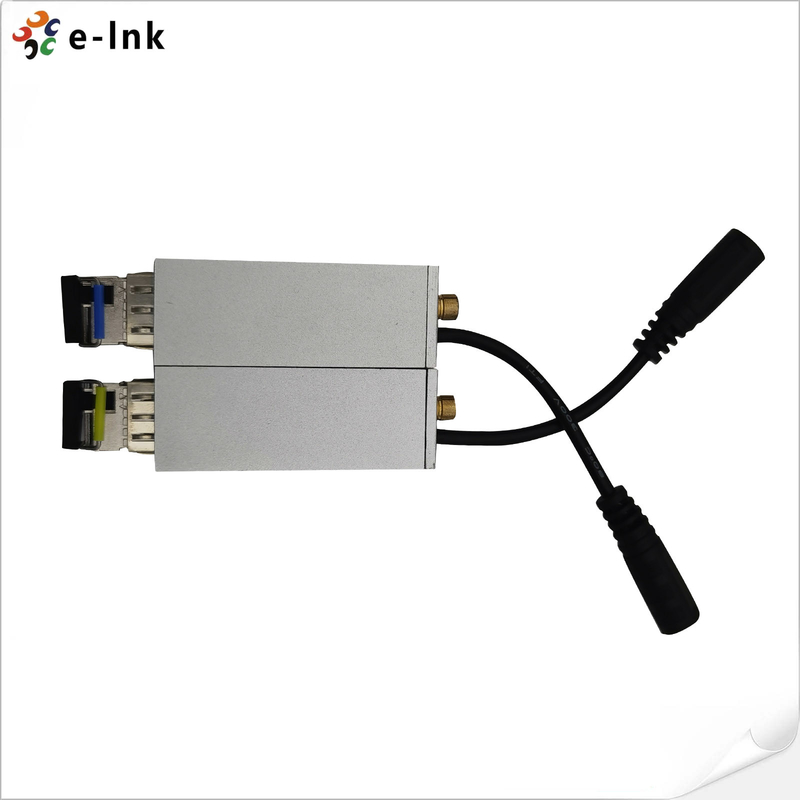

SMB 3G/HD/SD-SDI オプティカルマイクロ拡張子
SDI ビデオ SFP モジュール 利点
3G-SDI/HD-SDI/SD-SDI信号の自動認識,手動選択は必要ありません
送電距離は120kmまで
CWDM技術により,1つのファイバーで最大16〜18のチャネルが送信できます
SMPTE424M,SMPTE292M,SMPTE259M,SMPTE297M,SMPTE310M,SMPTE305M,SMPTE344Nに対応しています
DVB-ASI (EN50083-9) に準拠する
LED状態の便利な指示 ファイバーリンクインジケーター,電源
PCB板は環境に優しい (Pbフリー)
安定し信頼性の高い信号伝送を保証する多層設計のPCBボード
SDI ビデオ SFP モジュール テクニカルインデックス
| SDI 入力 | |
| ビデオ標準 | SMPTE424M,SMPTE292M,SMPTE259M,SMPTE297M,SMPTE310M,SMPTE305M (SDTI) について |
| 信号規格 | SD-SDI ((270Mbps),HD-SDI ((1.485Gbps),3G-SDI ((2.97Gbps) |
| 阻力 | 75Ω |
| コネクタ | 中小企業 |
| SDI出力 | |
| 信号レベル | 800mVp-p±10% |
| 上昇/減少時間 | <0.8ns |
| HD-SDI ジッター | <0.2UI ((134ps) @100kHz, <1.0UI ((673ps) @10Hz |
| SDI ジッター | <0.2UI ((740ps) @10Hz, 0.2UI ((740ps) @1kHz |
| 阻力 | 75Ω |
| コネクタ | 中小企業 |
| オプティカルインターフェース | |
| SFP | シンプレックス LC 3,125Gbps ≤120km 送信距離 |
| 標準SM波長 | 1310nm, 1550nm |
| CWDM波長 | 1270~1610nm,ITU-Tによると20nmグリッド |
| 温度範囲 | 0~70 ̊C |
| 電気 | |
| パワー | 5VDC, 1A |
| 消費量 | <5W |
| LED インジケーター | |
| FLT | ファイバー・リンクの状態 (送信機) |
| FLR | ファイバー・リンクの状態 (受信機) |
| PWR | 電力状態 |
| メカニカル | |
| 尺寸 (LxWxH) | 58 x 21 x 20 mm |
| 体重 | 100g/ペア |
| ケース | アルミケース |
| マウントオプション | デスクトップ |
産業用イーサネットメディアコンバーター概要
LNK-M3G-SMB1V-20シリーズ 3G-SDI/HD-SDI/SD-SDI マイクロ拡張子光ファイバー送信システムで,1つの3G-SDI,HD-SDI,SD-SDI高画質デジタルビデオまたはSMPTE424Mをサポートする単モードまたはマルチモードファイバーを通じて1つのDVB-ASIストリームSMPTE259M,SMPTE297M,SMPTE310M,SMPTE305M (SDTI) 規格.先進的なデジタル光ファイバー通信技術により,調整は必要なく,設定が簡単で操作が簡単です.SDI マイクロ拡張子シリーズは,低電力消費の5V電源を使用します.
注文情報
| モデル | 記述 |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI オプティカルマイクロ拡張子,1310/1550nm,Simplex LC,シングルモード,送信機と受信機を含む20KM,ペアで使用 |
