| 部分番号: | LNK-CWDM-SFP1G-XX20 | 形状因数: | ビデオSFPのトランシーバー |
|---|---|---|---|
| データ率: | 1.485 Gb/s | 波長: | 1270~1610nm |
| 最高。間隔: | 20KM | 動作温度: | 0°Cから70°C (32°Fから158°F) |

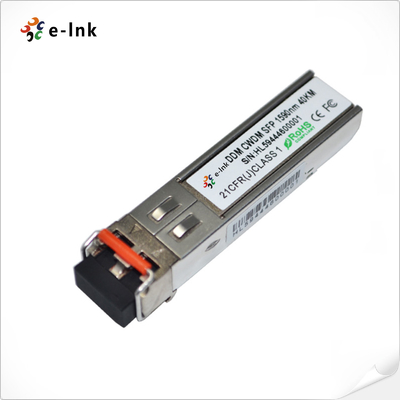

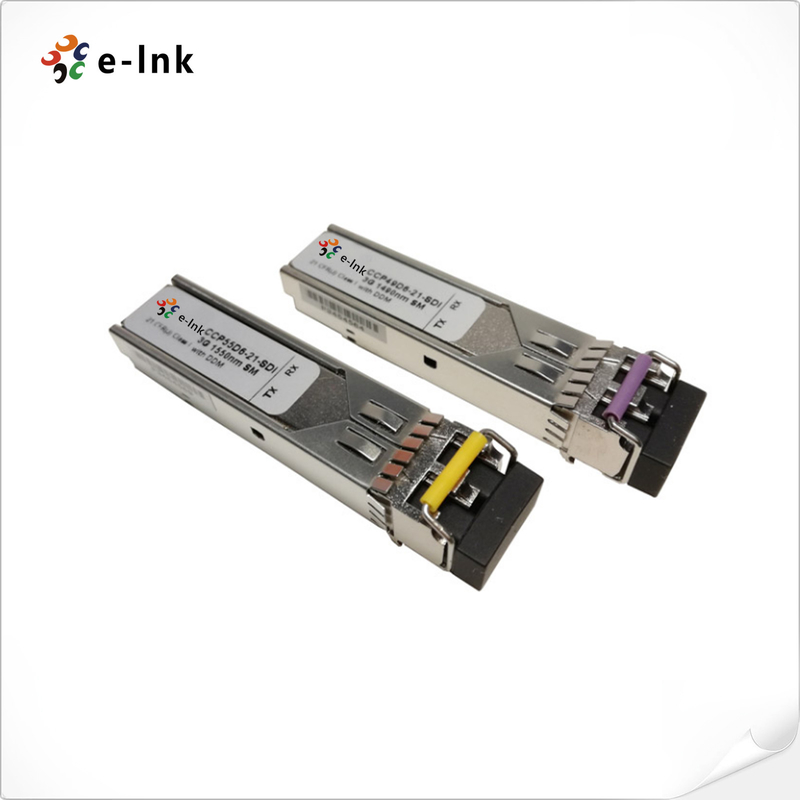

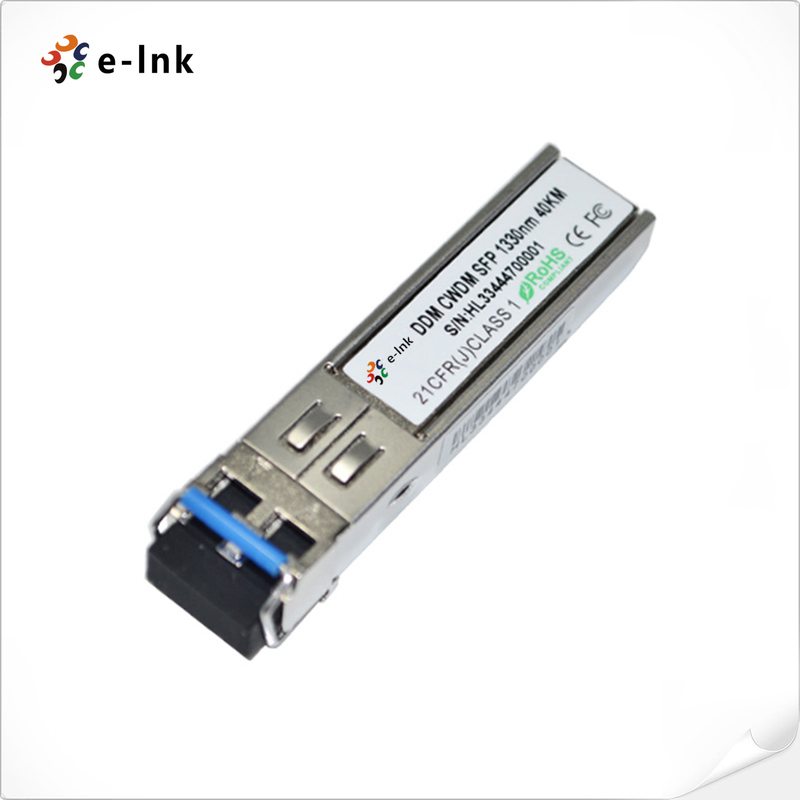

HD-SDI CWDM 1270~1610nm 20km デジタルビデオ SFP オプティカルトランシーバー (MSA)
SDI ビデオ SFP モジュール 利点
SMPTE 297-2006 互換性のある機能
速度 50 Mbps から 1.485 Gbps
HD-SDIでは最大20kmまでの距離
ビデオ病理パターンをサポートするSD-SDI,HD-SDI

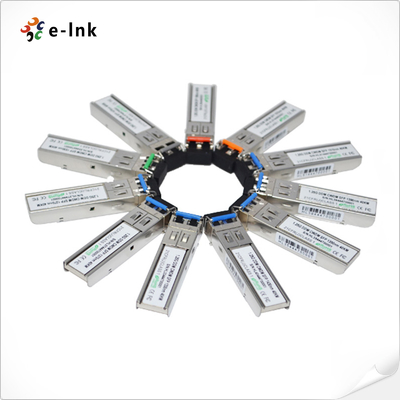

18 波長 CWDM DFB 送信機
熱插入可能なSFPフットプリント
SFP MSA に準拠する
デジタル診断機能は,I2Cインターフェースで利用できます
単一の +3.3V 電源
低電力消費
◎ RoHS に準拠し,鉛を含まない
SDI ビデオ SFP モジュール テクニカルインデックス
| 基準: | INF-8074i SFP (小型要素プラグガブル) トランシーバー |
| SFF-8472 トランシーバーの診断監視インターフェース | |
| SMPTE 259M-2008 SDTVデジタル信号/データシリアルデジタルインターフェース (SD-SDI) | |
| SMPTE 292M-2008 1.5 Gbps シグナル/データシリアルインターフェース (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps シリアルデジタルインターフェース | |
| 波長 | 1270~1610nm |
| 繊維の種類 | SMF |
| マックス 距離 | 20km |
| 光学部品 | DFB/PIN |
| トランスミッター電源 | -9~-3 dBm |
| 絶滅率 | >9dB |
| 受容器の感受性 | < -24 dBm |
| 受信機の過負荷 | >-3dBm |
| コネクタ | デュプレックス LC |
| デジタル診断モニタリング (DDM) | デフォルトでサポート |
| 体重 | 0.025Kg |
| 動作温度 | 0°Cから70°C (32°Fから158°F) |
| 貯蔵温度 | -40°Cから85°C (-40°Fから185°F) |
| 適用する | SMPTE 292M (1.485Gb/s) |
| SMPTE 259M (270/360Mb/s) | |

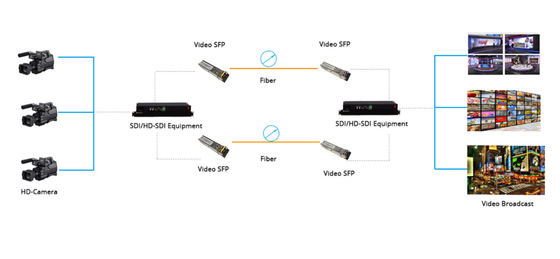

| HD-SDI/SD-SDI ファイバーコンバーター | |
| 高密度デジタルビデオルーターとスイッチ | |
| 放送カメラ,HDカメラ,モニターシステム | |
| MTBF | >20000時間 |
産業用イーサネットメディアコンバーター概要
E-link LNK-CWDM-SFP1G-XX20は,シングルモードファイバー (SMF) による長距離ビデオ送信アプリケーションのための高性能で費用対効果の高いHD-SDI CWDM光受信機モジュールである.50Mbps から 1 Mbps までのデータ速度を提供します..485Gbpsで,SMPTE 259M,SMPTE 344MおよびSMPTE 292MシリアルレートのSDI病理パターンの存在において堅牢なパフォーマンスのために特別に設計されている.単モードファイバーで最大20kmの送信距離を1.5Gbpsの病理信号です 1270nmから1610nmの波長からすべての18のCWDMチャンネルで利用できますこれは,新しいファイバストランドを追加することなく,既存のビデオ光学インフラストラクチャの帯域幅を増やすために顧客を助けます.. LNK-CWDM-SFP1G-XX420はMSAに準拠している.
注文情報
| モデル | 記述 |
| LNK-CWDM-SFP1G-2720 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー,1270nm,20km,LC,DDMI,MSA |
| LNK-CWDM-SFP1G-2920 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカル トランシーバー, 1290nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3120 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1310nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3320 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1330nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3520 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1350nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3720 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1370nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3920 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1390nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4120 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1410nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4320 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1430nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4520 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1450nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4720 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1470nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4920 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1490nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5120 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1510nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5320 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1530nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5520 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1550nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5720 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1570nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5920 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1590nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-6120 | 1.5Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1610nm, 20km, LC, DDMI, MSA |
