商品の詳細:
お支払配送条件:
|
| 部分番号: | LNK-CWDM-SFP3G-XX40 | 形状因数: | ビデオSFPのトランシーバー |
|---|---|---|---|
| データ率: | 3Gb/s | 波長: | 1270~1610nm |
| 最高。間隔: | 40のkm | 動作温度: | 0°Cから70°C (32°Fから158°F) |

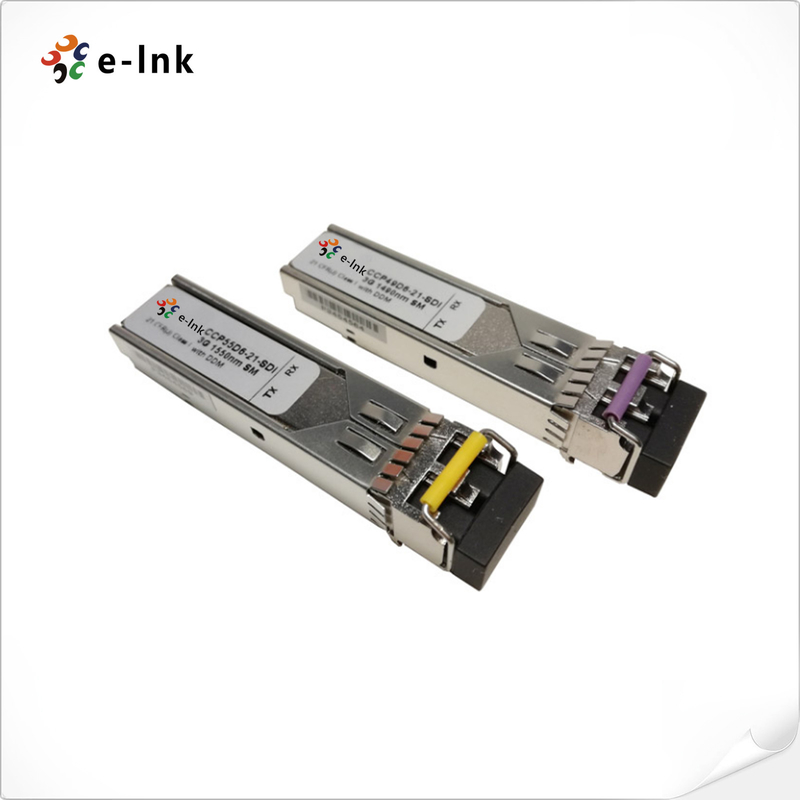

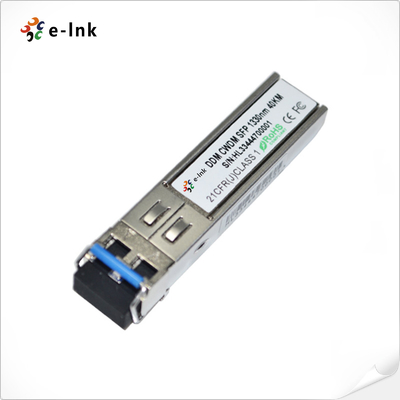

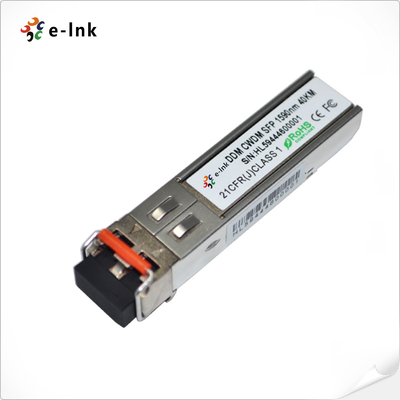

3G-SDI CWDM 1270~1610nm 40km デジタルビデオ SFP オプティカルトランシーバー (MSA)
SDI ビデオ SFP モジュール 利点
SMPTE 297-2006 互換性のある機能
速度 50 Mbps から 2.97 Gbps まで
SD-SDI,HD-SDIおよび3G-SDIのビデオ病理パターンをサポートする
18 波長 CWDM DFB 送信機
熱栓式SFPの足跡
SFP MSA に準拠する
デジタル診断機能は,I2Cインターフェースで利用できます
単一の +3.3V 電源
低電力消費
◎ Oh に適合し,鉛のない
SDI ビデオ SFP モジュール テクニカルインデックス
| 基準: | INF-8074i SFP (小型要素プラグガブル) トランシーバー |
| SFF-8472 トランシーバーの診断監視インターフェース | |
| SMPTE 259M-2008 SDTVデジタル信号/データシリアルデジタルインターフェース (SD-SDI) | |
| SMPTE 292M-2008 1.5 Gbps シグナル/データシリアルインターフェース (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps シリアルデジタルインターフェース | |
| SMPTE 424M-2006 3Gbps信号/データシリアルインターフェース (3G-SDI) | |
| 繊維の種類 | SMF |
| マックス 距離 | 40km |
| 光学部品 | DFB/PIN |
| トランスミッター電源 | -2 ~ 3 dBm |
| 絶滅率 | >6 dB |
| 受容器の感受性 | < -20 dBm |
| 受信機の過負荷 | >-3dBm |
| コネクタ | デュプレックス LC |
| デジタル診断モニタリング (DDM) | デフォルトでサポート |
| 体重 | 0.025Kg |
| 動作温度 | 0°Cから70°C (32°Fから158°F) |
| 貯蔵温度 | -40°Cから85°C (-40°Fから185°F) |

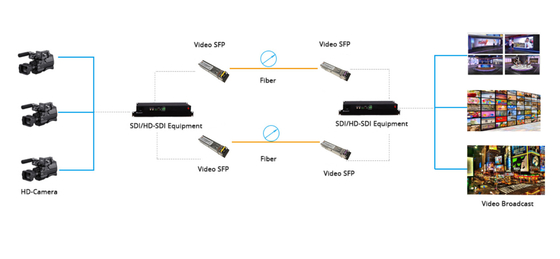

| 適用する | SMPTE 424M (2.97Gb/s) |
| SMPTE 292M (1.485Gb/s) | |
| SMPTE 259M (270/360Mb/s) | |
| 3G-SDI/HD-SDI/SD-SDI ファイバーコンバーター | |
| 高密度デジタルビデオルーターとスイッチ | |
| 放送カメラ,HDカメラ,モニターシステム | |
| MTBF | >20000時間 |
産業用イーサネットメディアコンバーター概要

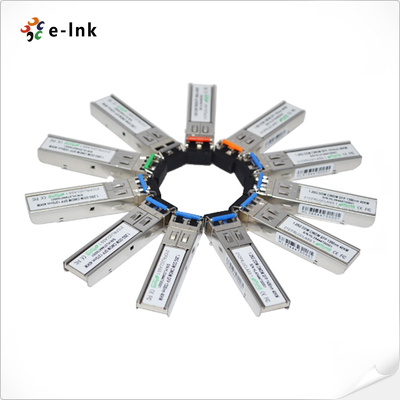

E-link LNK-CWDM-SFP3G-XX40は,シングルモードファイバー (SMF) による長距離ビデオ伝送アプリケーションのための高性能で費用対効果の高い3G-SDI CWDM光受信機モジュールである.50Mbpsから2Mbpsまでのデータ速度を提供します..97Gbpsで,SMPTE 259M,SMPTE 344M,SMPTE 292M,SMPTE 424MのシリアルレートのSDI病理パターンの存在において堅牢なパフォーマンスのために特別に設計されています.3Gbpsの病理信号で シングルモードファイバーで最大40kmの送信距離を提供します1270nm から 1610nm の波長 の 18 つの CWDM チャンネル すべて に 対応 し ます.これは,新しいファイバストランドを追加することなく,既存のビデオ光学インフラストラクチャの帯域幅を増やすために顧客を助けます.. LNK-CWDM-SFP3G-XX40はMSA対応である.
この3G SDI CWDMビデオSFPモジュールは,FDA/CDRHおよびIEC-60825規格によるクラスIレーザー製品です.
注文情報
| モデル | 記述 |
| LNK-CWDM-SFP3G-2740 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー,1270nm,40km,LC,DDMI,MSA |
| LNK-CWDM-SFP3G-2940 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1290nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3140 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1310nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3340 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1330nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3540 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1350nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3740 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1370nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3940 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1390nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4140 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1410nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4340 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1430nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4540 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1450nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4740 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1470nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4940 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1490nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5140 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1510nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5340 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1530nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5540 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1550nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5740 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1570nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5940 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1590nm, 40km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-6140 | 3Gb/s SDI CWDM SFP ビデオ オプティカルトランシーバー, 1610nm, 40km, LC, DDMI, MSA |
