商品の詳細:
お支払配送条件:
|
| 繊維インターフェイス: | 単信LC | 送信距離: | 20km |
|---|---|---|---|
| 波長: | 1310nm/1550nm | 動作温度: | -20℃~+70℃ |
| サイズ: | 19 スタック 2U | 体重: | 11.5kg/ペア |
| ハイライト: | 6Ch 3G-SDI 光ファイバー拡張子,2Ch 3G-SDI 光ファイバー拡張子,8Ch 3G-SDI 光ファイバー拡張子 |
||

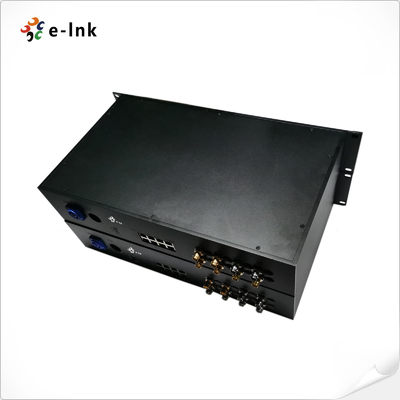

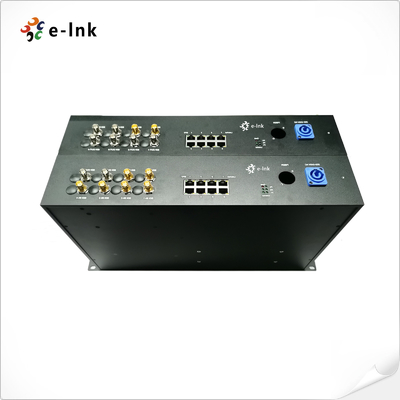

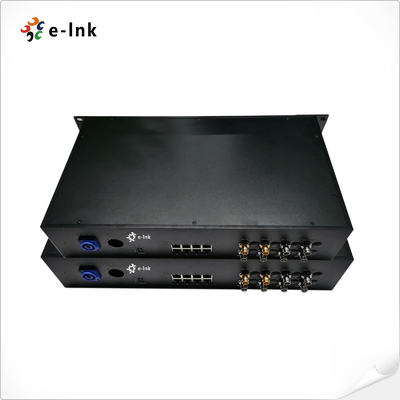

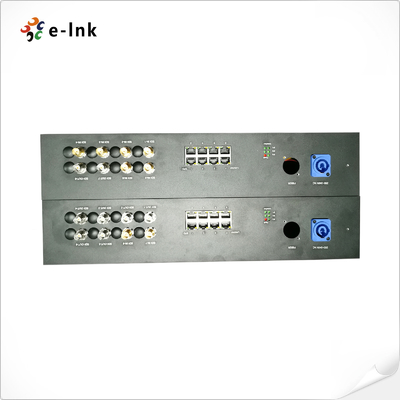

8 Ch ギガブiPoE + 6Ch 前方 3G-SDI + 2Ch 後方 3G-SDI ファイバーオプティックエクステンダー
SDIファイバー拡張r利点
8Ch ギガビット PoE + 6Ch 前方 3G-SDI + 2Ch 後方 3G-SDI シングルファイバー
3G-SDI,HD-SDI,SD-SDI,DVB-ASTに対応する
帯域幅 19.4Mb/s から 2.97Gb/s
SMPTE 424M (2.97Gb/s) クロック復元
SMPTE 424M,SMPTE 292M,およびSMPTE 259M,SMPTE 297Mなどのデジタルビデオ輸送のためのすべての人気のある標準をサポートします.
組み込み CWDM システム,各経路のための SFP モジュール
検出されたデータレートに基づいて自動ケーブル均衡をサポートします
重要パラメータを監視するLED状態指示器
SDIファイバー拡張器 テクニカルインデックス
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース (SDI) | |
| ビデオ入力 | 6チャンネル 3G-SDI |
| ビデオ出力 | 2チャンネル 3G-SDI |
| イーサネット | |
| 基準 | IEEE802.3 10Base-T |
| エーテルネット上の電源 | IEEE 802.3af: PoE 48V DC,最大 15.4ワット,350mA |
| 日付率 | 10/100/1000Mpbs |
| コネクタ | 8 x RJ45 |
| ポート毎のパワー | RJ45 ポート1 ~ ポート8 (ポート1本あたり最大30W) |
| 電気 | |
| 電源入力 | 200VACから240VAC |
| 電力消費量 | <15W |
| LED インジケーター | |
| PWR | 電源 |
| SDI 1~8 | 3G-SDI信号 |
| ACT | RJ45 イーサネット信号 |
| リンク | リンクの状態 |
| メカニカル | |
| ケース | メタルケース |
| マウントオプション | ラック式 |
産業用イーサネットメディアコンバーター概要
LNK-3GSDI-6FV2BV8GPは,単一ファイバー通信で8Ch Gigabit PoE + 6Ch Forward 3G-SDI + 2Ch Backward 3G-SDIをサポートしている.完全に圧縮されていないSDI (270Mbps) のデジタル通信を提供しています.HD-SDI (1).485Gbps),3G-SDI(2.97Gbps) を単一ファイバーで放送品質で利用する. 8つのPOEポートは10/100/1000Mイーサネットで802.3af / 802.3at標準を満たしている.ネットワークはシームレスな接続を提供します.そしてPoE電源ポートは,自動で検出し,IEEE802 に準拠する電源装置を電源化することができます.3af / IEEE802.3at 標準. 非POEデバイスは,スマートに電力を検出せず,データのみ送信します.
光信号は電磁騒音の影響を受けないため LNK-3GSDI-6FV2BV8GPは システムをより信頼性と安全性を提供しますHD監視システムやライブ放送のアプリケーションにとって良いソリューションですLNK-3GSDI-6FV2BV8GPは 従来のコアックスCCTVや放送システムの限界を 完全に新しいレベルに押し上げ 20kmまでの伝達距離を拡張できます
注文情報
| モデル | 記述 |
| LNK-3GSDI-6FV2BV8GP | 8Ch ギガビット PoE + 6Ch 前方 3G-SDI + 2Ch 後方 3G-SDI ファイバーオプティックエクステンダー,シングルモード,シングルファイバー, 20KM, 19 ′′ 2U ラックマウント |
