商品の詳細:
お支払配送条件:
|
| 繊維インターフェイス: | 単信LC | 送信距離: | 20km |
|---|---|---|---|
| 波長: | 1310nm/1550nm | 動作温度: | -20℃~+70℃ |
| 尺寸 (WxDxH): | 120 x 105 x 28のmm | 体重: | 1.5KG/pair |
| ハイライト: | 1Ch 3G-SDI ファイバーコンバーター,1Ch 二方向ファイバーコンバーター |
||

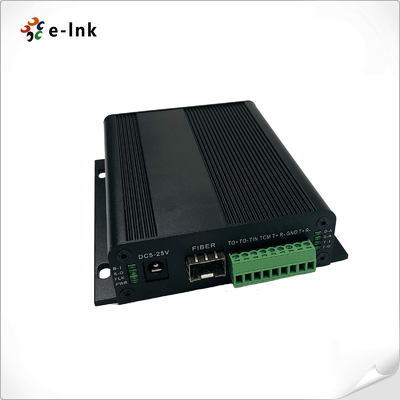

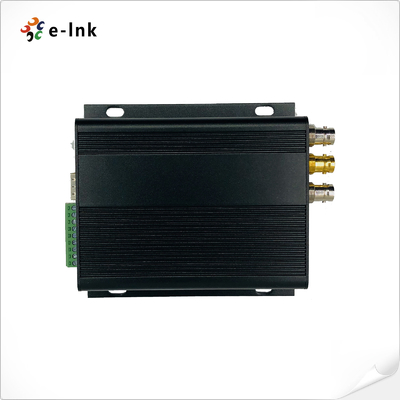

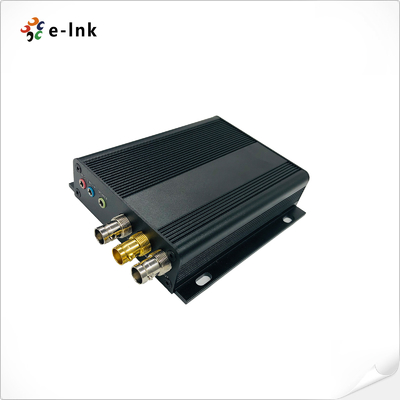

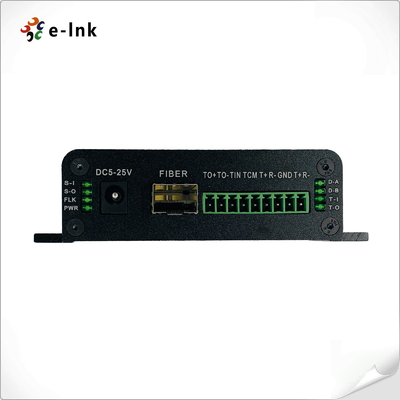

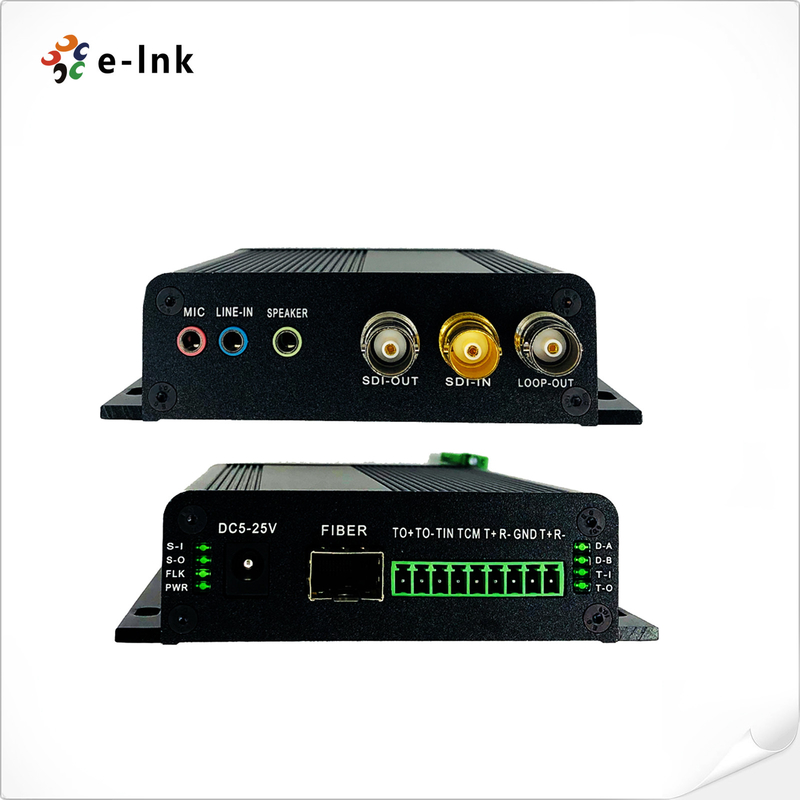

1Ch 2方向 3G-SDI ループアウト + 1Ch タリー + 2Ch 2方向 RS485 または RS422 + 2Ch ステレオオーディオ + 1Ch マイクoファイバーコンバーター
SDIファイバー拡張r利点
1Ch ループアウト付き 2方向 3G-SDI ビデオ
1Chタリーシグナル
2Ch 両方向 RS485 または RS422 データ
2ch ステレオオーディオ
1Ch マイク
自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
支持 HDTV 720P,1080I,1080P,1920*1080@60Hz
◎長距離送信能力 20km (SMF) まで
熱交換と熱プラグ
完全デジタルな非圧縮放送レベルの送信
SDIファイバー拡張器 テクニカルインデックス
| ファイバー・オプティカル・インターフェース | |
| ファイバーインターフェース | シンプレックス LC |
| 送信距離 | 0〜20km |
| 波長 | 1310nm/1550nm |
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース (SDI) | |
| データ または 計数 | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | RS485 (デフォルト) または RS422 (オプション) タリー信号 |
| 周波数/レートサポート |
RS422の最大115200bps RS485では最大57,600bps |
| BER | <109 |
| ステレオ オーディオ または マイク | |
| 音声入力と出力 | 3.5MM オーディオ |
| 音声形式 | @48KHz |
| 電気 | |
| 電源アダプタ | DC 5~25V |
| 電力消費量 | <5W |
| LED インジケーター | |
| P/S | 電源 |
| DAT | データ |
| ケース | アルミケース |
| マウントオプション | 壁式 |
産業用イーサネットメディアコンバーター概要
LNK-3G-1BV1T2BD2A1Mシリーズ 3G/HD-SDIファイバーコンバータは,ループアウト,1チャンネルタリー,2チャンネル両方向RS485またはRS422データと1チャンネルバイダイレクト3G/HD-SDIビデオ (オーディオ組み込み) をサポートします.2チャネル外部ステレオオーディオE-link 3G/HD-SDI Video over Fiber Convertersには,1080P 3G/HD-SDI 信号のための送信機と受信機が1つ含まれています.ファイバー変換のこのシリーズは,安定したパフォーマンスを持っていますデバイスの身体にLED状態表示を付与した高い安定性.デバイスの動作状態を視覚的に観察することができます.この製品の可能な用途,ほんの少しだけです: 交通監視システム セキュリティシステム 学校ネットワーク 産業監視 (電気,化学,鉄鋼,石油,鉄道など) 軍事監視 (倉庫,国境,警備,テレビ番組の送信システムスタジアム (LIVE HD ビデオ,オーディオ トランスミッション)
注文情報
| モデル | 記述 |
| LNK-3G-1BV1T2BD2A1M | 1Ch 2方向 3G-SDI ループ + 1Ch タリー + 2Ch 2方向 RS485 または RS422 + 2Ch ステレオオーディオ + 1Ch マイクロフォン ファイバー変換,シングルモードファイバー,LC, 20km送信機と受信機を含む,ペアで使う |
