商品の詳細:
お支払配送条件:
|
| 繊維インターフェイス: | 単信LC | 送信距離: | 20km |
|---|---|---|---|
| 波長: | 1310nm/1490nm//1550nm | 動作温度: | -20℃~+70℃ |
| 尺寸 (WxDxH): | 85 x 70 x 30mm | 体重: | 1.1KG/pair |
| ハイライト: | 1Ch 100M イーサネットファイバー拡張子,1Ch BIDI RS422ファイバー拡張子 |
||
1Ch BIDI 3G-SDI ビデオ + 2Ch バックバード アナログ オーディオ + 1Ch BIDI RS422 + 1Ch 100M イーサネット + 1Ch バックバード 計数 + 1Ch バックバード アナログ 三レベル 同期ファイバー エクステンダー
SDIファイバー拡張r利点
1Ch BIDI 3G-SDI ビデオ + 2Ch バックバード アナログ オーディオ + 1Ch BIDI RS422 + 1Ch 100M イーサネット + 1Ch バックバード 計数 + 1Ch バックバード アナログ 1 ファイバー上の 3 レベル シン
HD-SDI,SD-SDI,DVB-ASTに対応する
帯域幅 19.4Mb/s から 2.97Gb/s
SMPTE 424M (2.97Gb/s) クロック復元
SMPTE 424M,SMPTE 292M,およびSMPTE 259M,SMPTE 297Mなどのデジタルビデオ輸送のためのすべての人気のある標準をサポートします.
組み込み CWDM システム,各経路のための SFP モジュール
検出されたデータレートに基づいて自動ケーブル均衡をサポートします
LED状態表示は,重要なパラメータを監視します.
SDIファイバー拡張器 テクニカルインデックス
| 3G-SDI ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース (SDI) | |
| ビデオ入力 | 1Ch SDI IN + 1Ch SDI OUT について |
| ビデオ出力 | 1Ch SDI IN + 1Ch SDI OUT RXについて |
| A について音声 | |
| 音声インターフェース | 3.5mm ジャック |
| 音声形式 | @48KHz |
| 音声入力 | 1Ch音声 IN または 1Chマイク + 1Ch音声 OUT TX |
| 音声出力 | 1Ch音声 IN または 1Chマイク + 1Ch音声 OUT RX |
| RS422/485 シリアルデータ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | RS422/RS485 双方向 |
| 周波数/レートサポート |
RS422の最大115200bps RS485では最大115200bps |
| BER | <10 ̇9 |
| Tアライア | |
| タリーインターフェース | 工業標準のスクリューターミナル |
| LED 負荷タイプ | 直接 LED インジケーターを動かすことができます |
| トーリー入力 | タリー2+ タリー2 - |
| 総生産量 | Tally-1+; Tally-1 - |
| イーサネット | |
| インターフェース | 1 x 10/100BASE-TX RJ45 |
| 動作モード | オート交渉 デフォルトで |
| アナログ三レベルシンクロ | |
| シンクロインターフェイス | 75Ω BNC |
| シンクロ | アナログブラックバースト / SDTV二階層 / HDTV三階層 |
| シグナル | アナログ三レベル同期 SMPTE ST 274,ST 276 |
| 返済損失 | 46.5 dB から 10 MHz |
| インプット | 1Ch シングル IN + 1Ch シングル OUT on TX |
| 生産量 | 1Ch シングル IN + 1Ch シングル OUT RX |
| 電気 | |
| 電源入力 | DC12V 1A |
| 電力消費量 | <6W |
| メカニカル | |
| ケース | アルミケース |
| マウントオプション | 壁掛けかデスクトップ |
産業用イーサネットメディアコンバーター概要

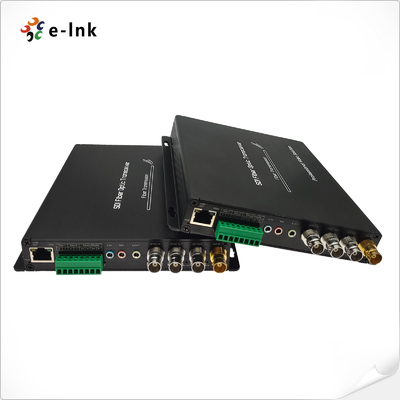

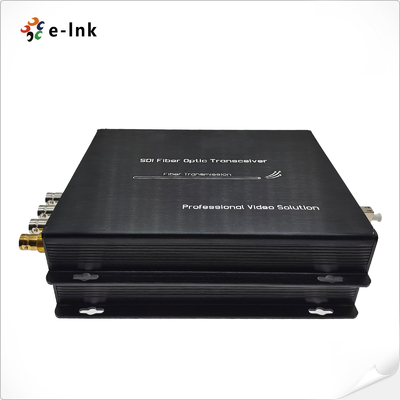

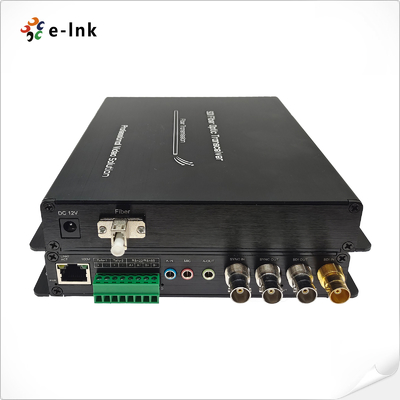

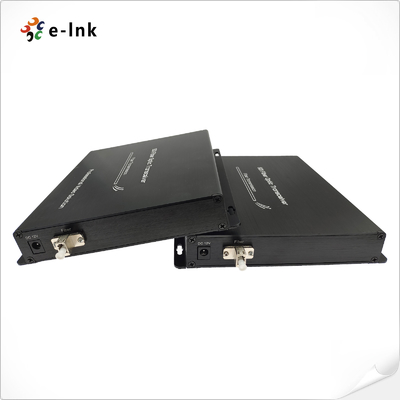

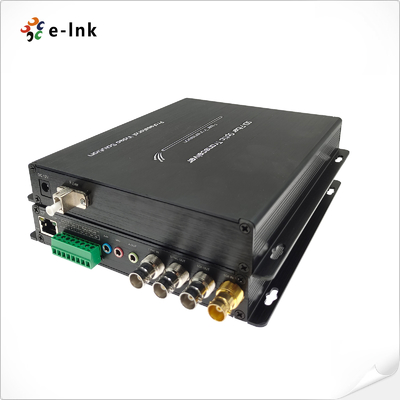

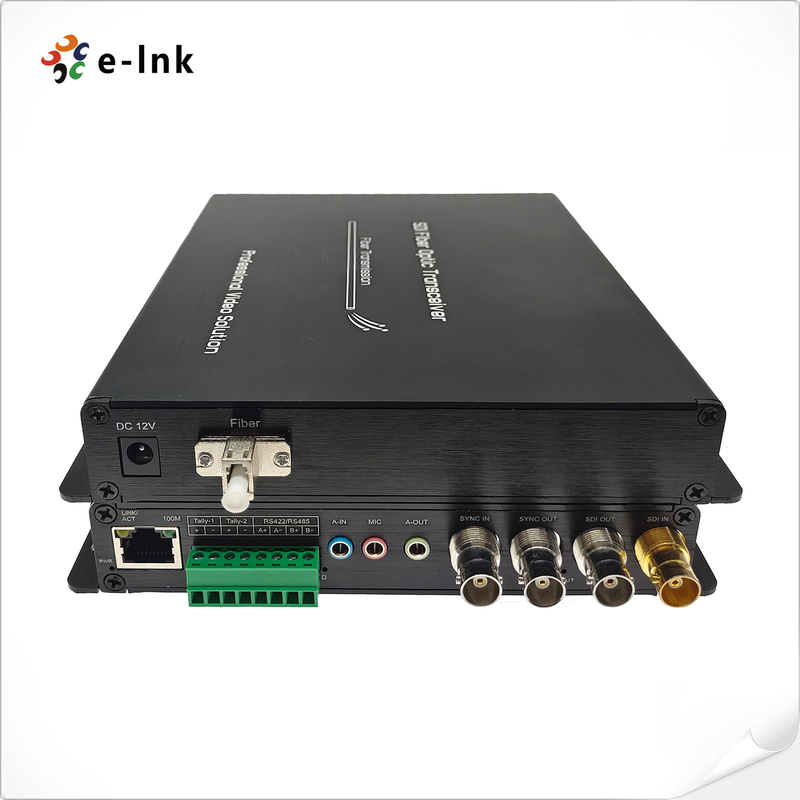

E-link LNK-3G2V2BA2D1E1T1S 3G-SDIファイバー拡張機は,1Ch BIDI 3G-SDI ビデオ,2Ch バックワード アナログ オーディオ,1Ch BIDI RS422,1Ch 100M イーサネット,1Ch バックバード・タリーと 1Ch バックバード・アナログ 3レベル・シンクロ ファイバー・コンバーター1つの送信機と1つの受信機を含む,単モード光ケーブル上でペアで使用する.この3G-SDI光ファイバーコンバーターは高性能の光学性能とリアルタイムで優れたHDビデオ処理を可能にしますIPインターフェースは,すべての近代的なハイエンドネットワークシステムとのスケーラビリティと互換性を劇的に高めることができます.
注文情報
| モデル | 記述 |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI ビデオ + 2Ch バックバード アナログ オーディオ + 1Ch BIDI RS422 + 1Ch 100M イーサネット + 1Ch バックバード タリー + 1Ch バックバード アナログ ファイバーコンバーター,SMF,LC,20KM,1つの送信機と1つの受信機を含む,ペアで使う |
