Eリンク中国の技術Co.、株式会社。
専門繊維の光通信およびCCTVの保証伝達プロダクト製造業者
|
商品の詳細:
お支払配送条件:
|
| ファイバーインターフェイス: | シンプレックスLC | 送信距離: | 550m-20Km |
|---|---|---|---|
| 波長: | 1310nm/1550nm | 動作温度: | -20℃～+70℃ |
| 寸法（wxdxh）: | 19inch 1U（483 x 220 x 44.45mm） | 重さ: | 7kg/ペア |
| ハイライト: | CWDM 圧縮されていない拡張器,3G-SDI 単一ファイバー拡張子,ラック式 SDI オーバー ファイバー エクステンダー |
||

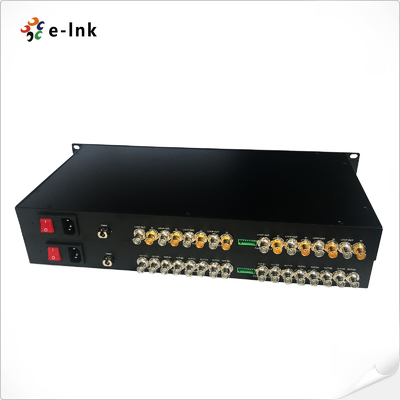

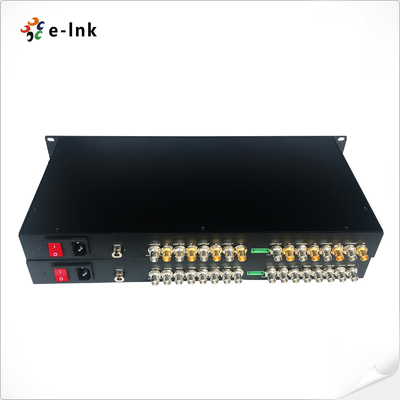

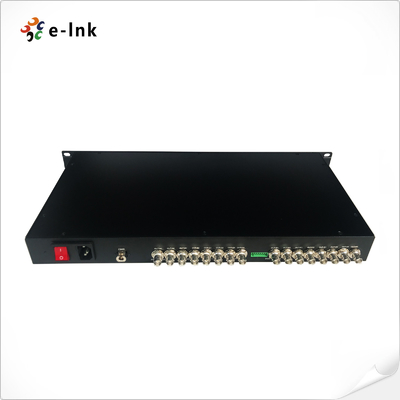

1U ラック式8チャネルSD/HD/3G-SDI 単一ファイバーCWDM未圧縮拡張子
DVIファイバー拡張r利点
8チャネル SD/HD/3G-SDI 光ファイバーによるビデオ送信
信号の整合性を確保するための自動ケーブル均衡
自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
3G-SDIカメラシステムと直接互換性があり,RS-485データプロトコルをサポートします.
◎長距離トランスミッション能力 少なくとも10km (6.2マイル),最大120km
産業用用ターミナルブロックの電源入力
熱交換と熱プラグをサポートします
完全デジタル・非圧縮放送レベル送信
超光学的な動力範囲で,使用前に調整する必要はありません.
◎光ファイバーWDM/CWDM/DWDM技術
障害解決とモニタリングのためのリアルタイム状態 LED インジケーター
産業レベルでの超広い温度範囲で,様々な環境に適応できます.
DVI ファイバー エクステンダー テクニカルインデックス
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース (SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | RS485を逆方向に |
| 周波数/レートサポート | RS485では最大57,600bps |
| BER | <109 |
| 電気 | |
| 電源アダプタ | AC 110~220V |
| 電力消費量 | <15W |
| LED インジケーター | |
| SDI A/B/C/D/E/F/G/H | SDI ビデオ |
| PWR | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) | 19インチ 1U (483 x 220 x 44.45mm) |
| 体重 | 7kg/ペア |
| ケース | アルミケース |
| マウントオプション | ラックマウント |
| MTBF | ≥100000時間 |
産業用イーサネットメディアコンバーター概要

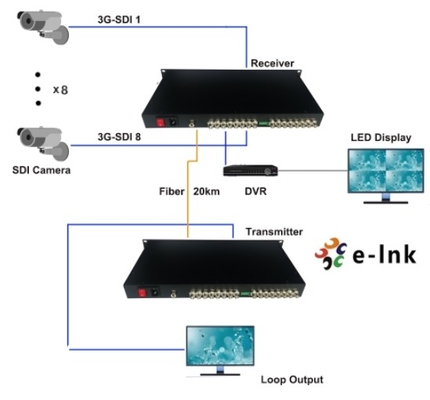

LNK-SDI-8Vシリーズは,単一光ファイバーケーブルで送信される8チャネルSD/HD/3G-SDI標準高画質ビデオ信号をサポートし,SD/HD/3G-SDIループ出力で局所的に信号をモニターする.E-リンク 3G-SDI ファイバー変換機上のビデオは, 1080P 3G-SDI 信号のための送信機と受信機を1つ含むE-リンク SD/HD/3G-SDI ファイバーコンバータは,単一の光ファイバーを通じて 8-Ch SD/HD/3G-SDI ビデオ,1-Ch リバース RS-485 データ,信号を同時に送信することができます.放送基準に合うビデオ品質CDレベルまで音質はRS-485データ通信形式をサポートします.
注文情報
| モデル | 記述 |
| LNK-SDI-8V | 19インチ 1U 8-Ch HD-SDI ビデオ ループアウト 20km,SM,LC,送信機1台と受信機1台を含む,ペアで使用 |
| LNK-SDI-8V1R | 19インチ 1U 8-Ch HD-SDI ビデオ ループアウト + 1-Ch RS485 リバースデータ, 20km,SM,LC, 1トランスミッターと1受信機を含む,ペアで使用 |
| LNK-SDI-8V1A | 19インチ 1U 8-Ch HD-SDI ビデオ ループアウト + 1-Ch 前進オーディオ, 20km,SM,LC,1トランスミッターと1受信機を含む,ペアで使用 |
| LNK-3GSDI-8V | 19インチ 1U 8-Ch 3G-SDI 1080P ループアウト付きビデオ,20km,SM,LC,送信機1台と受信機1台を含む,ペアで使用 |
| LNK-3GSDI-8V1R | 19インチ 1U 8-Ch 3G-SDI 1080P ビデオ ループアウト + 1-Ch RS485 リバースデータ, 20km,SM,LC, 1トランスミッターと1受信機を含む,ペアで使用 |
| LNK-3GSDI-8V1A | 19インチ 1U 8-Ch 3G-SDI 1080P ビデオ ループアウト + 1-Ch 前進オーディオ, 20km,SM,LC, 1つの送信機と 1つの受信機を含む,ペアで使用 |
