商品の詳細:
お支払配送条件:
|
| ファイバーインターフェイス: | シンプレックスLC | 送信距離: | 550m-20Km |
|---|---|---|---|
| 波長: | 1310nm/1550nm | 動作温度: | -20℃～+70℃ |
| 寸法（wxdxh）: | 168*115*28mm | 重さ: | 7kg/ペア |
| ハイライト: | 4チャネル3G-SDIファイバーコンバーター 2方向3G-SDIファイバーコンバーター,Bidirectional 3G-SDI Fiber Converter |
||

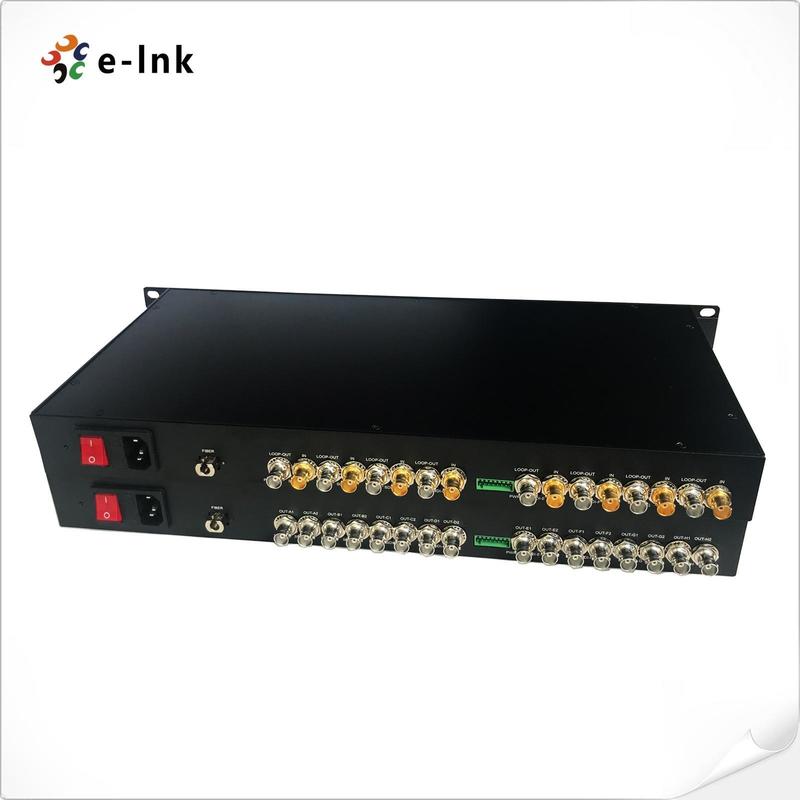

4- チャンネル双方向 3G-SDI ファイバーコンバータ
DVIファイバー拡張r利点
4チャネル 2方向 3G-SDI ビデオ伝送 光ファイバー
信号の整合性を確保するための自動ケーブル均衡
自動再クロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
3G-SDIカメラシステムと直接互換性があり,RS-485データプロトコルをサポートします.
◎長距離トランスミッション能力 少なくとも10km (6.2マイル),最大120km
産業用用ターミナルブロックの電源入力
熱交換と熱プラグをサポートします
完全デジタル・非圧縮放送レベル送信
超光学的な動力範囲で,使用前に調整する必要はありません.
◎光ファイバーWDM/CWDM/DWDM技術
DVI ファイバー エクステンダー テクニカルインデックス
| ビデオ | |
| ビデオインターフェース | BNC |
| ビデオ入力/出力インペダンス | 75Ω |
| ビデオ入力/出力電圧 | 典型的な:1Vpp,最小0.5Vpp,最大1.5Vpp |
| ビデオビットレート | 最大 3.2Gb/s |
| 利回り (10%~90%APL) | <1% |
| SDI フォーマットサポート | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59. オーケストラがやってる94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ビデオ SDI 標準 | 270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s マッピング (SDI) | |
| SMPTE424M 3Gb/s シリアルインターフェース (SDI) | |
| データ | |
| 物理インターフェース | 工業標準のスクリューターミナル |
| データ型 | RS485を逆方向に |
| 周波数/レートサポート | RS485では最大57,600bps |
| BER | <109 |
| 電気 | |
| 電源アダプタ | AC 110~220V |
| 電力消費量 | <15W |
| LED インジケーター | |
| SDI A/B/C/D/E/F/G/H | SDI ビデオ |
| PWR | 電源 |
| メカニカル | |
| 尺寸 (LxWxH) | 19インチ 1U (483 x 220 x 44.45mm) |
| 体重 | 7kg/ペア |
| ケース | アルミケース |
| マウントオプション | ラックマウント |
| MTBF | ≥100000時間 |
産業用イーサネットメディアコンバーター概要

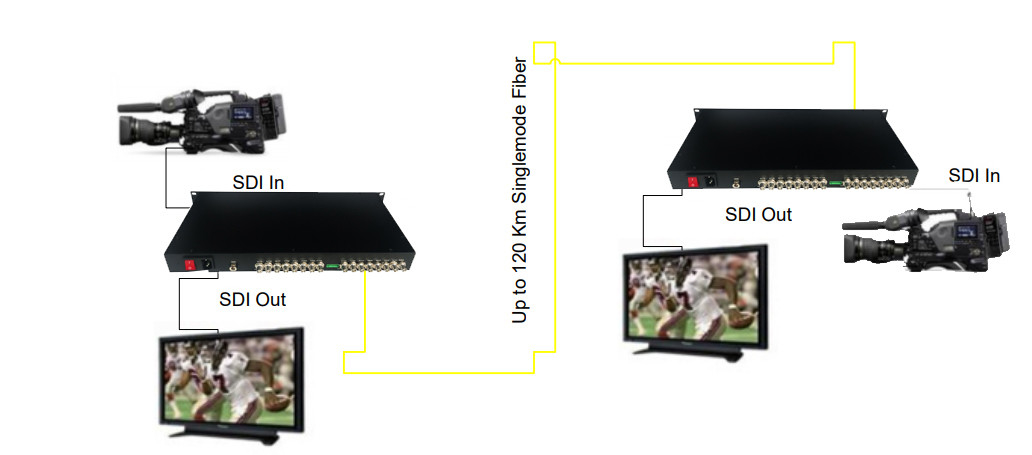

LNK-3GSDI-4BVシリーズは,1つの光ファイバーケーブルで送信される4チャネル双方向3G-SDI標準高画質ビデオ信号をサポートする.3G/HD-SDIループ出力で信号を局所的に監視するE-リンク 3G-SDI Video over Fiber Converters には 1080P 3G-SDI シグナルのための送信機と受信機が1つ含まれています.E-リンク 3G-SDI ファイバーコンバータは,同時に 4-Ch 両方向 3G-SDI ビデオを送信することができます1Ch リバース RS-485 データ,単一光ファイバーを通過する信号. 放送標準までのビデオ品質,CDレベルまでのオーディオ品質はリバース RS-485 データ通信フォーマットをサポートします.
注文情報
| モデル | 記述 |
| LNK-3GSDI-4BV | 4-Ch ループアウト付き2方向 3G-SDI ビデオ,20km,SM,FC,1トランスミッターと1受信機を含む,ペアで使用 |
| LNK-3GSDI-4BV1R | ループアウト+1-Ch RS485 リバースデータ,20km,SM,FC付きの2方向SDIビデオ,1トランスミッターと1受信機を含む,ペアで使用 |
