商品の詳細:
お支払配送条件:
|
| スイッチファブリック: | 20gbps/非ブロッキング | 動作温度: | -40°C〜80°C（-40°F〜176°F） |
|---|---|---|---|
| 入力電源: | 44~57VDC (ターミナルブロック) | 寸法（wxdxh）: | 3.03 x 1.48 x 4.21インチ (77 x 37.5 x 107mm) |
| 重さ: | 0.3kg | インストール: | ディンレールまたは壁の取り付け |
| ハイライト: | 16ポート産業イーサネットスイッチ,10 100Base-Tネットワークスイッチ,4ポート 1000Base SFP スイッチ |
||

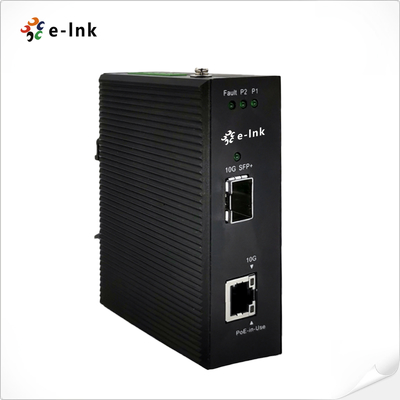

10G SFP+ から マルチギガビット PoE++ 変換 90W 産業メディア ブリッジ
概要
についてEリンク LNK-10GHPシリーズ次の世代です産業用10G SFP+からマルチギガビット
PoE++ メディアコンバータ,両方を提供するために構築超高帯域幅そして強力なPoE++出力
(最大90W)先進的なネットワークデバイスのために設計されています.Wi-Fi
6つのアクセスポイント,監視のバックボーン,エッジコンピューティングデータをシームレスに処理し,電力を供給します
納品厳しい産業環境.
IP40 格付けで柔軟な多速互換性のある10G性能
(10G/5G/2.5G/1G/100M) と冗長な直流電源入力休止なく動作する
特徴
10G SFP+ から 10G/5G/2.5G/1G/100M RJ45インテリジェント変換
IEEE 802.3bt PoE++ 最大90W高電力PD (Wi-Fi 6 AP,PTZカメラなど)
コンパクトな扇風機のないアルミニウムコーティング産業用信頼性について IP40
広い温度での動作-40°Cから+80°C
冗長な 44 〜 57VDC の二重電源入力逆極性保護付き
DIN-Rail & 壁掛け柔軟性 異なる装置
高速20Gbpsのスイッチング布ブロックしない性能
総合的なESDと電圧上昇防止CE/FCC/RoHS に準拠する
テクニカルインデックス
| イーサネット | |
| 基準: | IEEE 802.3u ファストイーサネット |
| IEEE 802.3ab ギガビットイーサネット | |
| IEEE 802.3bz 2.5G/5GBASE-T | |
| IEEE 802.3an 10GBASE-T | |
| IEEE 802.3ae 10Gbps イーサネット | |
| IEEE 802.3x フルデュプレックス 流量制御 | |
| IEEE 802.3az エネルギー効率の良いイーサネット (EEE) | |
| IEEE 802.3bt 4ペア イーサネット上の電源 | |
| IEEE 802.3at パワーオーバーイーサネットプラス PSE | |
| IEEE 802.3af パワーオーバーイーサネットプラス | |
| 流量制御 | IEEE 802.3x フルデュプレックスのパズフレーム |
| スイッチファブリック | 20Gbps/非ブロック |
| ネットワークケーブル |
10G/5G/2.5G/1G/100M ベース-T: 10G - カット 6A/7 5G - カット 6/6A/7 2.5G/1G - カテゴリー5e/6/6A/7 100M 類別5/5e/6/6A/7 カテゴリー5/5e/6/6A/7 UTPケーブル (最大100m) EIA/TIA-568 100オムSTP (最大100メートル) 10GBASE-LR/SR/BX: 50/125umまたは62.5/125umの多モード光ファイバーケーブル,最大300m 9/125um シングルモード光ファイバーケーブル,最大80km |
| インターフェース | |
| コネクタ: | 1 x 10G/5G/2.5G/1G/100M IEEE 802.3bt PoE++ インジェクタ機能のBase-T RJ45インターフェース |
| オプティカルポート: | 1 x 10GBASE-X SFP+インターフェース |
| PoE (イーサネット上の電源) | |
| 標準: |
IEEE 802.3af パワー・オーバー・イーサネット IEEE 802.3at パワーオーバーイーサネットプラス IEEE 802.3bt パワー・オーバー・イーサネット++ |
| ポート: | RJ45 |
| PoE 電力出力: | 802.3bt PoE++: 90W |
| PoE電源タイプ: | エンド・スパン + ミッド・スパン |
| パワーピンの割り当て: |
エンド・スパン: 1/2 (-), 3/6 (+); 中間スパン: 4/5 (+), 7/8 (-) |
| PoE電力予算: | 90ワット@44~57V DC入力 |
| 環境問題 | |
| 動作温度: | -40°Cから80°C (-40°Fから176°F) |
| 保存温度: | -40°Cから85°C (-40°Fから185°F) |
| 相対湿度: | 5%~95% 凝縮しない |
| MTBF | >10000時間 |
| 電気・機械 | |
| 入力電源: | 44~57VDC (ターミナルブロック) |
| 電力消費量: |
負荷なしのシステムオン: 48V DC: 4.36W PoE++でフルロード: 48V DC: 98W |
| 電源入力の過負荷: | 自動リセット可能 |
| 逆極性 | 現在 |
| サイズ (WxDxH): | 3.03 x 1.48 x 4.21 インチ (77 x 37.5 x 107mm) |
| 体重: | 270g |
| ケース: | アルミケース |
| マウントオプション: | DINレールと壁掛け |
| LED インジケーター: | |
| P1/P2: | パワー状態 |
| 欠点: | 欠陥アラーム |
| 10G: オーケー | 10G イーサネット リンク 状態 |
| 10G SFP+: | 10G SFP+ リンクの状態 |
| 規制による承認 | |
| ISO9001,CE,FCC,RoHS | |
| EN55022:2010+AC: 2011,Aクラス | |
| EN 61000-3-2:2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3:2013 | |
| EN55032:2017 | |
| IEC 61000-4-2:2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4:2012 (EFT) | |
| IEC 61000-4-5:2014 (急増) | |
| IEC 61000-4-6:2013 (CS) | |
| IEC 61000-4-8:2009 (PFMF) | |
注文情報
| モデル | 記述 |
| LNK-GY10GP-SFP | 産業用 10GBASE-X SFP+ から 10G/5G/2.5G/1G/100M ベース-T 802.3bt PoE++ メディアコンバーター |
| SFP+ オプション | SFP+ オプション SFP オプションページ (工業用SFP) で SFP を選択してください. |
| SFP+モジュールは別途購入します. | |
| マウントオプション | 既定のDIN-Rail ブレーキが設置されている. |
| 電力オプション | 120W/2.5A 48VDC DIN-レール電源 ターミナルブロックのオープンワイヤー |
|
電力供給は別々に購入します |

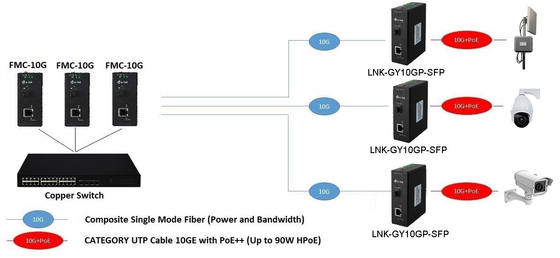

適用する
メソッド1: 片面 - 光学スイッチの範囲を拡大する
方法2: 双面 - 銅基スイッチの範囲を拡大する.
