商品の詳細:
お支払配送条件:
|
| キーワード: | 商業SFPの光学トランシーバー | データ転送速度: | 400Gイーサネット |
|---|---|---|---|
| コネクター: | MPO12コネクター | 繊維のタイプ: | 単一モード繊維 |
| 伝送距離: | 10km | レーザー ソース: | EML |
| ハイライト: | 400G SFPの光学トランシーバー モジュール,MPO12 SFPの光学トランシーバー モジュール,QSFP 400G DR4のトランシーバー |
||

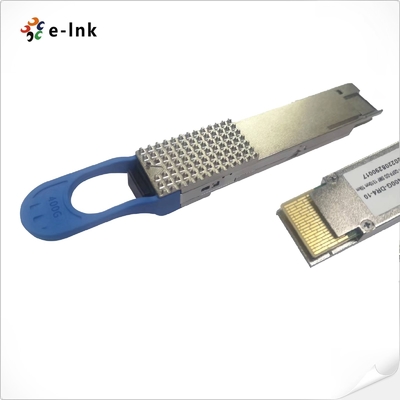

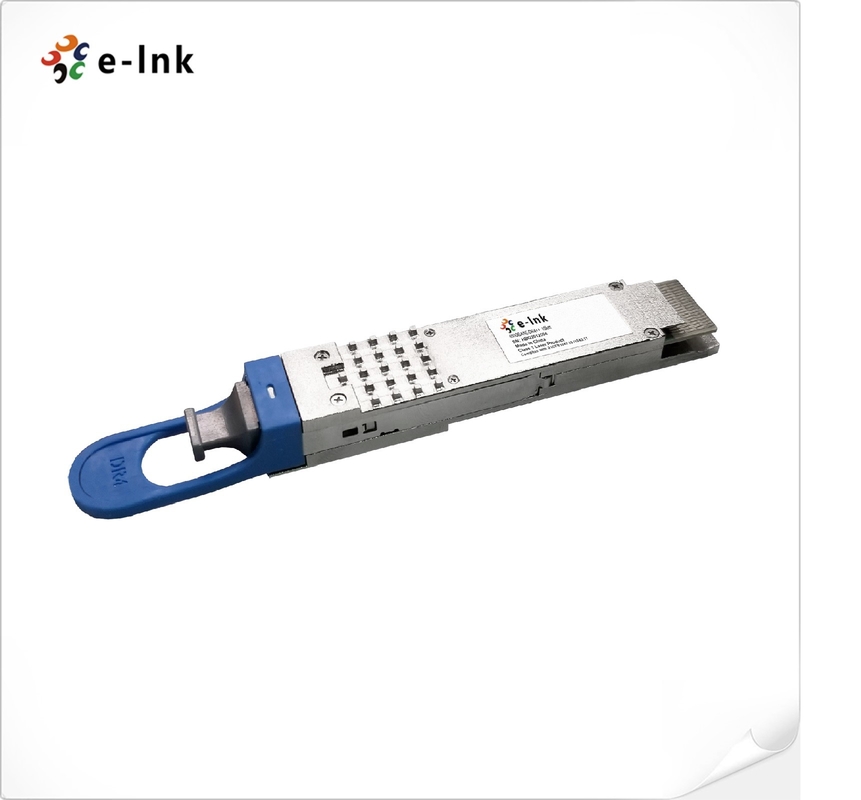

SFP視覚モジュール400GBASE-DR4 QSFP-DD 1310nm 10KMのトランシーバーMPO12のコネクター
光学トランシーバー モジュールの利点
►従うにEU指導的な2011/65/EU （迎合的なRoHS）
►最高のパワー消費量10W
►場合の実用温度0°Cへの70°C
►デジタル診断監視の二線式のシリアル・インタフェース
►クラス1レーザー
電気指定の高速信号（IEEEと802.3 400GAUI-8迎合的な）
|
受信機（モジュールの出力） |
||||||
| 変数 | 記号 | Min. | 典型的 | 最高。 | 単位 | ノート |
| AC共通モード出力電圧（RMS） | - | - | 17.5 | mV | ||
| 差動出力電圧 | - | - | 900 | mV | ||
| 近端目の高さ、差動 | 70 | - | - | mV | ||
| 遠端目の高さ、差動 | 30 | - | - | mV | ||
| 遠端前駆物質の比率 | -4.5 | - | 2.5 | % | ||
| 差動終了の不適当な組み合わせ | - | - | 10 | % | ||
| 遷移時間（分、20%から80%） | 9.5 | - | - | ps | ||
| DCの共通モード電圧 | -350 | - | 2850 | mV | ||
| 送信機（モジュールの入力） | ||||||
| 変数 | 記号 | Min. | 典型的 | 最高。 | 単位 | ノート |
| 差動pk pk入力電圧許容 | 900 | - | - | mV | ||
| 差動終了の不適当な組み合わせ | - | - | 10 | % | ||
| 片端接地の電圧許容範囲 | -0.4 | - | 3.3 | V | ||
| DCの共通モード電圧 | -350 | - | 2850 | mV | ||
電気指定の低速信号（QSFP-DD HWのRev. 5.1と迎合的な）
|
変数 |
記号 |
Min. |
最高。 |
単位 |
条件 |
|
モジュールの出力SCLおよびSDA |
VOL. |
0 |
0.4 |
V |
|
|
モジュールによって入れられるSCLおよびSDA |
VIL |
-0.3 |
VCC *0.3 |
V |
|
|
VIH |
VCC *0.7 |
VCC +0.5 |
V |
|
|
|
InitMode、ResetLおよびModSelL |
VIL |
-0.3 |
0.8 |
V |
|
|
VIH |
2 |
VCC +0.3 |
V |
|
|
|
国際 |
VOL. |
0 |
0.4 |
V |
|
|
VOH |
VCC-0.5 |
VCC +0.3 |
V |
モジュールの側面のMPO12コネクターの活動的な繊維の港
発注情報
|
部品番号。 |
適用 |
データ転送速度 |
レーザー ソース |
繊維のタイプ |
|
LNK-QDD-400G-DR4-10 |
400GBASE-DR4 10km |
400GBイーサネット |
EML |
単一モード繊維 |
