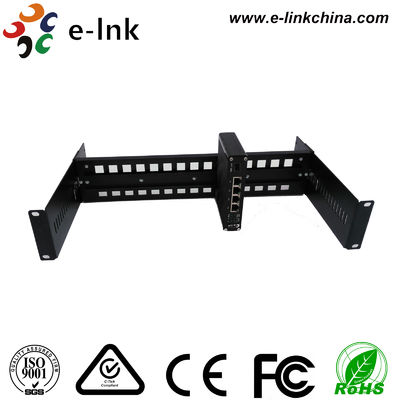

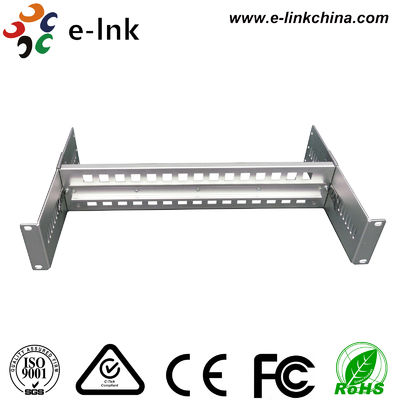

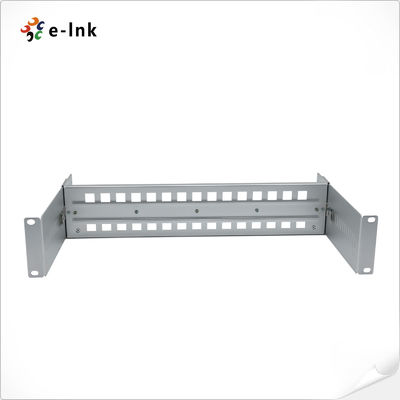

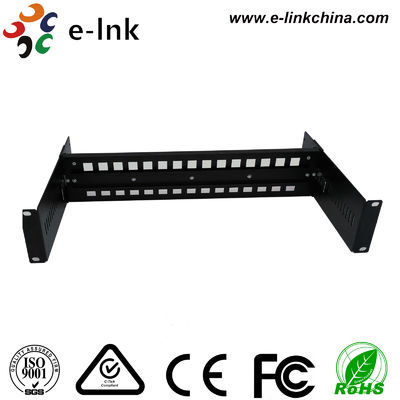

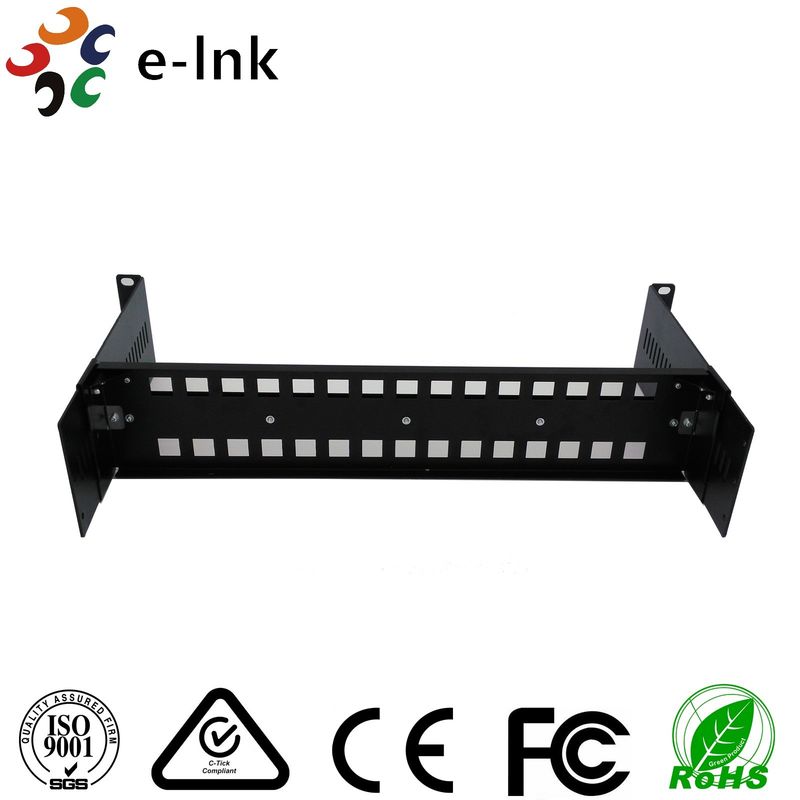

19"喧騒柵媒体のコンバーター及びイーサネットPoEスイッチのためのラック マウントDINの柵の台紙ブラケット

モデル:LNK-DR190シリーズ

概観

喧騒柵のラック マウント ハードウェアは標準的な19"にラック マウントであるように喧騒柵によって取付けられる装置がする棚のキャビネット取付けられています。Eリンク喧騒柵媒体のコンバーター、喧騒柵のイーサネットPoEスイッチおよび喧騒柵の電源はこのラック マウント ハードウェアのために適します。

特徴

• 標準的な19"の中の喧騒柵装置棚かキャビネット
• サイズの装置に合う独特な深さの調節の特徴
• 含まれている1つの標準35mm （1.38」）の喧騒柵トラック
• ユーザー フレンドリーの設計

指定

機械

材料

•アルミニウム

次元

•482.6mm x 92.2mm x 250mm （11.22"） （W x D） H X

取付け:

棚LNK-DR190は標準的な19"に取付けられる棚であるように喧騒柵によって取付けられる装置がする棚のキャビネット取付けられています。この速いガイドは棚を組み立てる方法を示します。

集まっているプロシージャは下記のようにリストされています:

1. 金属の榴散弾を留めるのにスクリュードライバーを使用して下さい（3） M3x6と右側および左側のラックマウント式の喧騒柵のシャーシ（1）に（4）をねじで締めます;
2. ラックマウント式のシャーシのホールダーを（2）ラックマウント式の喧騒柵のシャーシ（1）の双方のガイド・レールに滑らせ、適切な位置にラックマウント式のシャーシのホールダーを（2）合わせて下さい。
3. 後方に押すか、または棚の深さを調節し、喧騒柵の取付け可能な装置の一致のために適用範囲が広いスペースを提供するためにラックマウント式のシャーシのホールダーをラックマウント式の喧騒柵のシャーシ（1）の双方のガイド・レールに沿って（2）先に引っ張って下さい。ラックマウント式のシャーシのホールダー（2）およびラックマウント式の喧騒柵のシャーシ（1）がしっかり組み立てられることを確かめて下さい。
4. 標準的な19"に棚を棚のキャビネット滑らせて下さい。それから標準的な19"に棚を付けるのにスクリュードライバーおよび4個のねじを棚のキャビネット使用して下さい。
